1000kV交流输电线路中导地线/光缆弧垂调整

    1．导致弧垂发生变化的原因    经过长期运行，导地线及光缆弧垂会发生变化。导致弧垂发生变化的原因很多，简单归纳有以下几种原因：    (1)导线运行环境不同。导线不均匀伸长或缩短。同一耐张段内存在微气象区，导致相邻档内运行环境变化较大，导线热胀冷缩程度不同，弧垂发生变化。    (2)线路覆冰脱冰跳跃或舞动，导致悬垂线夹滑移。同一耐张段内不同区段发生不同程度舞动现象导致悬垂线夹松动，弧垂发生变化。    (3)各种复杂因素长期综合作用。线路经过多年运行，导线初伸长保持稳定后，耐张段内导线弧垂与设计会有偏差。稳定后的弧垂若偏差不满足运行规程要求，则需调整。    2．弧垂调整方法    此处以单根导线弧垂调整为例简述调整方法，即不用拆除间隔棒，在耐张段内调整相，如图6-3所示。
    图6-3    弧垂调整现场示意图    (1)选定工作段，即从弧垂超差档CD至最近的耐张塔K。在B塔大、小号侧拟调整导线上打过轮临锚，防止跑线、防止抽线过多影响B塔悬垂串。    (2)在松开工作段内拟调整的那根导线的悬垂线夹、间隔棒线夹，与调整档相邻的另一侧BC档间隔棒线夹也松开。拆除悬垂线夹中导线上压板，但导线不从线夹内取出，铝包带要拆除，导线外层套软质胶筒，整体导线仍在线夹内，每个悬挂点均同样处理，要求胶筒内侧表面要光滑有硬度，便于导线在胶筒内滑动，胶筒长度不小于300mm；为防止间隔棒线夹磨损导线，可用手套将间隔棒线夹套住并绑扎牢固。    (3)在耐张塔K塔端部，将调整的那根导线打好临锚绳，准备用手扳葫芦抽线。    (4)C至K段观测档的选取：少于5档时，以调整档CD档，以及调整档相邻另一侧BC档为观测档，多于5档时，增加中间档距最大档。    (5)全场协调，保持通信畅通，步调一致，用手扳葫芦开始抽或放线，直至CD弧垂符合要求。    (6) CD档调好后，观察BC档弧垂变化，正常情况下BC档弧垂不应变化。    (7)耐张塔调眼连接好后，拆除手板葫芦、临锚绳，安装间隔棒、悬垂线夹，恢复原状。    3．弧垂观测方法    (1)档端角度法。架空线路弧垂的检测可通过典型的档端测量方法来测量，即将经纬仪置于绝缘子正下方进行弧垂的测量。档端测量弧垂示意图如图6-4所示。在图6-4中，f为检查温度下的实测弧垂；a为安置仪器端架空线悬挂点至仪器水平轴的垂直距离；b为仪器视线与架空线相切，并与B塔相交，其交点至B塔架空线悬挂点的垂直距离；g为安置仪器端铁塔呼称高；λ为绝缘子串长度；i为仪器高度；L为观测档档距；θ1、θ2分别为观测点与架空线切点、架空线悬挂点的垂直锐角。

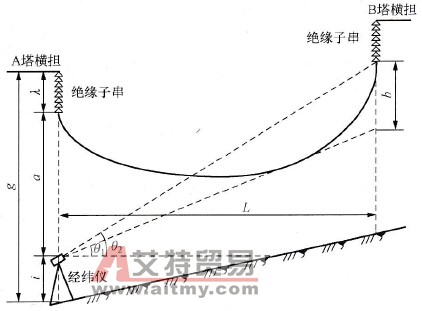

    图6-4    档端测量弧垂示意图    检查温度下的实测弧垂f的计算公式为

    (2)档外和档内角度法。档外测量弧垂示意图如图6-5所示。

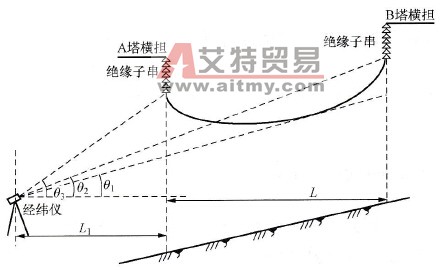

    图6-5    档外测量弧垂示意图    规定测量角的仰角为正，俯角为负，取锐角；仪器距A塔的距离L1，当仪器在档内时，L1为正，仪器在档外时，L1为负，仪器在档端时，L1为零，则
    上式中，a也可通过下式计算    a=L1tanθ3式中：θ3为架空线悬挂点的垂直锐角。    (3)弧垂测量方法选择。应用档端、档内以及档外法测量线路弧垂值时，为了满足观测档弧垂值的精度在技术规定的范围内，要求仪器至悬挂点的垂直距离a与弧垂值f满足一定的关系。采用档端法时，当a/f=4时，则b=0，因此当a/f≥4时，就不能采用档端角度法进行测量。一般在a/f<3时，优先选用档端法进行测量。对于特高压线路来说，铁塔的高度平均80多m，因此要应用档端法进行测量时，档距必须大于600m才能满足要求。
