1000kV交流输电线路倒塔抢修技术方法

    由于1000kV交流架空输电线路故障类型较多，抢修方案及方法的类型也多种多样，但本文篇幅有限，以下仅介绍线路发生最严重的故障——倒塔时的应急抢修流程及方法供读者参考。    根据超高压线路运行维护经验，目前可能出现的1000kV交流架空输电线路倒塔事故的原因如下：①线路覆冰过荷载造成杆塔严重受损；②线路发生舞动从而引起线路杆塔倾倒。这两种情况下，受损较大的杆塔往往是耐张塔，所以，以下简单介绍1000kV交流架空输电线路耐张塔倾倒抢修的方法，其余杆塔倾倒抢修工作可参考耐张塔抢修进行。    由于线路杆塔已经倾倒或损坏，首先，运行维护单位应将已经落地的导线锚固在地面并截断，在受损杆塔临近的两基杆塔设置过轮临锚。与此同时，其余人员对损坏杆塔进行清除处理。这里分两种情况：①原杆塔基础能够满足继续运行的条件，此时，应对原杆塔基础进行加固处理；②情况是原有杆塔基础已经损坏，不能满足运行需要，这时候需要再原有杆塔附近重新定位分坑，浇制基础。基础浇制流程如下：    (1)分坑测量。    (2)基坑开挖。    (3)铺设垫层。    (4)扎筋、支模及地脚螺栓的固定。    (5)钢筋绑扎。    (6)制作模板及R角模具。    (7)制作钢梁。    (8)支设模板。    (9)地脚螺栓的固定和安装。    (10)现场混凝土浇筑。    (11)养护与拆模。    待基础养护或加固处理完毕后，进行杆塔组立工作，杆塔组立的方案可选择：内悬浮外拉线抱杆组塔方案、内悬浮外拉线摇臂抱杆组塔方案、座地式摇臂抱杆组塔方案、内悬浮内拉线组塔方案。以内悬浮外拉线抱杆组塔为例，工艺流程如下：    (1)整立30m内悬浮外拉线抱杆。    (2)抱杆座地，单件吊装下段主材，组合吊装辅材。    (3)利用内悬浮外拉线抱杆进行塔身分片或者单件主材吊装；可分片吊装，与500kV、750kV送电线路单回转角塔的组立方法类似，但需根据抱杆高度及起吊能力的限制，确定分片吊装构件的大小和重量。    (4)利用内悬浮外拉线抱杆分别吊装地线顶架，如图5-17所示。

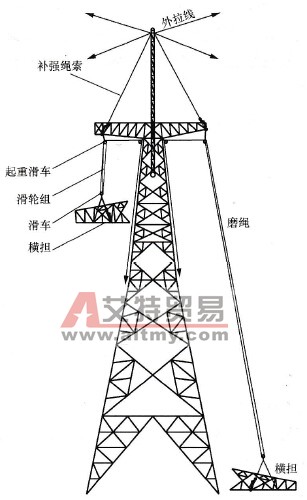

    图5-17    内悬浮外拉线抱杆吊装JT3塔地线顶架示意图    (5)在地线顶架上各安装一套起吊滑车组，两侧同时吊装下侧的横担段。根据地线顶架的强度情况，确定对地线顶架进行补强与否，一般利用抱杆进行补强，如图5-18所示。
    图5-18    吊装JT3塔导线横担示意图    (6)拆除内悬浮外拉线抱杆。    (7)拆场。    在杆塔组立的同时，运行维护单位应在临近两个耐张段进行间隔棒拆除，直线塔悬挂滑车等相关工作，杆塔组立完毕后，可直接更换临近两个耐张段的导线。此外还有一种情况就是损毁杆塔两端两耐张段较长，且仅仅在损毁杆塔临近2～3档导线弧垂变化严重，此时可将弧垂变化严重的档间隔棒拆除，悬挂滑车，在允许接头的档内将新导线与旧导线接续，之后在新组立铁塔上进行平衡挂线，控制调整弧垂即可。待导线悬挂完毕后再进行跳线施工及附件安装。上述工艺流程如下：    (1)更换导线范围的选择及牵张场的选择及布置。    (2)旧导线及金具的拆除及滑车的悬挂。    (3)导地线的展放。    (4)紧线。    (5)弧垂观测与调整。    (6)跳线施工及附件安装。
