如何进行转子绕组的重绕？

    故障现象：JIZ-13型电钻因维护不当和过载使用，烧坏转子绕组，需做重绕修理。    分析与检修：转子绕组重绕的方法步骤如下。    (1)拆卸风扇叶    风扇叶一般由铁片冲压而成，拆卸时切勿猛敲乱打，否则风扇叶变形，重装后会造成轴径向受力不平衡而发生振动。最好用凹形开口专用垫铁插入转轴，垫住风扇叶搭子后压出。若风扇叶带轴承，也应将轴承拆下。    (2)拆除旧绕组    电钻转子绕组一般用无溶剂漆滴浸处理，在冷态下很坚硬，拆除比较困难。为避免损坏铁芯及换向器，可用手锯将绕组换向器侧的端部锯断，然后放在电炉上边转边烘。当温度达150～200℃时漆膜软化，用尖头钳夹住绕组另一端，将线圈逐一拉出。烘烤时注意避免换向器过热。    另一种加热方法为油煮法。先用钢锯将槽楔锯开，取一个能横放整个转子且深度为转子直径2.5倍的金属容器，注入适量柴油浸没转子。对油加热使绝缘漆软化，然后左手持钢丝钳夹住转轴取出转子，右手持斜口钳快速剪断绕组端部，并用尖嘴钳趁热从另一端将线圈逐个拉出。若一次拆不完，可再加热，反复几次即可。该法比电炉烘烤省时、省力、省电。    拆除绕组时，要记录有关数据。JIZ-13型电钻转子绕组的数据如下：转子槽数12，换向片数36，每槽导线数108，每个线圈18匝，节距6，每匝导线规格QzΦ0.38mm，换向片接线偏差（向右）不大于0.5片。    (3)放置绝缘    首先检查换向片间及对地绝缘是否良好，然后把槽内外及换向器上的脏物清除干净。槽绝缘采用绝缘纸复合箔6530，将其裁成宽度比铁芯长6mm左右的带状，然后用拨棒一槽一槽地依次嵌入槽内。转子两端放置与铁芯同样形状的绝缘片，铁芯两端绕组包围的转轴周面上包数层黄蜡绸。    (4)绕嵌线圈    该机转子槽数与换向片数之比为1:3，每槽内需嵌3个线圈元件，采用3根漆包线并绕，以提高工效。为使转子平衡较好，采用平行对绕法绕嵌。任意确定1号槽，节距为1-6。用手将3根漆包线右绕嵌入1、6槽内，绕足18匝后，留出适当长度剪断。用万用表找出3个线圈的头(1，2，3)和尾(1′，2′，3′)，剪成不同长短做记号（或套上不同颜色的套管），如图4-23所示。然后将3根尾线引到线头所在槽处，与头线暂时纹接在一起。接着绕7-12，再依次绕12-5，6-11，11-4，5-10，10-3，4-9，9-2，3-8，8-1，2-7。全部绕嵌完后，将两槽之间的绝缘纸剪开，并剪去槽口上多余的部分，用拨棒将槽外的绝缘纸反折塞入槽内，覆盖在线圈上面，然后打入槽楔锁定。
    图4-23    并绕工艺    (5)引出线头与换向片焊接    该机要求换向片接线向右偏差不大于0.5片。焊接时以1号槽的中心线为基准，用钢皮尺对直换向片向右不大于0.5片处即为第1片换向片连接处。将1号槽引出的短线头1嵌入换向片1的线槽中，多余长度暂不剪断。用万用表R×10欧姆挡找出绞在一起的线尾1′，与1号槽引出的中线头2绞在一起，套上套管，紧贴底部绝缘，嵌入2号换向片的线槽中。再将1号槽的长引线3与找出的尾线2′纹接，嵌入3号换向片的线槽中，如图4-24所示。

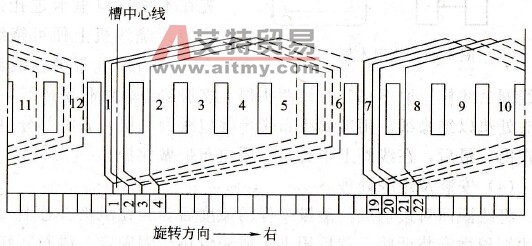

    图4-24    换向片的连接    全部线头嵌装完毕后，清除线头漆膜及换向片线槽的氧化膜，用松香酒精作焊剂，逐片进行焊接，最后剪去多余的线头。将焊渣等杂物清除干净。    (6)扎绑线、检查试验与浸漆烘干等工序
