生成OB1

  OB1实现功能为：

  ①完成互锁功能，用#Enable_Motor来控制电动机或泵的启动，用#Enable_Value来控制阀门的启动。

  ②提供监控定时时间。

  ③为FB提供不同的数据块。

  OB1组织块的临时（局部）变量定义如图4-34所示。

  图4-34中，有使能电动机变量( Enable_Motor)、使能阀门变量( Enable_Value)、启动电动机信号使能变量(Start_Fulfilled)、停止电动机信号使能变量( Stop_Fulfilled)、关闭阀门信号使能变量( Close_Value_Ful)及指示信号等。OB1梯形图程序如图4-35所示。



图4-34 081组织块的临时（局部）变量

图4-35中，程序的Network 1～Netwok 9为配料A的进料泵、入口阀及进料阀的控制；Network 10～Network 17为配料B的进料泵、入口阀及进料阀的控制；Network  18～Network25为搅拌器及排料阀的控制。

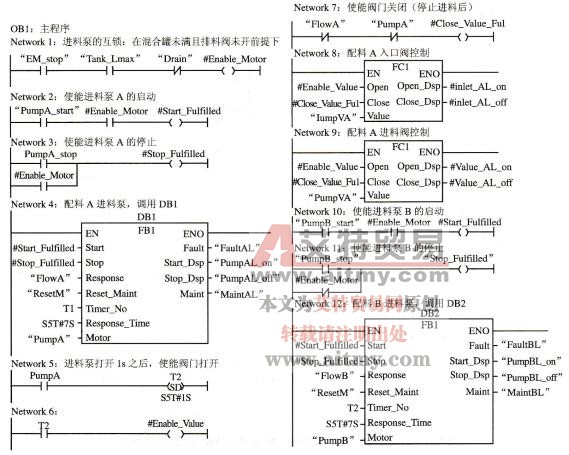

图4-35 0B1梯形图程序
