PLC将功能流程图向梯形图转换的置位复位指令设

    在使用置位复位指令的编程方式中，用某一转换所有前级步对应的存储器位的常开触点和转换对应的触点或电路串联，作为使所有后续步对应的存储器位置位和使所有前级步对应的存储器位复位的条件。由于置位指令和复位指令本身具有保持性，因此不需要保持电路存储器位的状态，从而大大简化电路设计。并且这种设计方法中转移条件和对存储器进行置位复位操作的电路块之间具有一一对应的关系，所设计出的梯形图极具规律性，即使是比较复杂的功能流程图也比较容易转换，且不容易出错。    无论是功能流程图中的哪种结构，利用置位复位指令设计法转换而成的梯形图的结构都是相同的，即由转换条件对应的触点和步对应存储器位的触点串联构成的控制电路以及由复位指令和置位指令构成的电路块。所不同的是：    ●  对于只有一个前级步和后续步的转换（顺序结构和选择结构），其对应的电路块仅包括一条复位指令和一条置位指令。    ●  如果某转换对应多个前级步（并行结构的开始），则梯形图的转换条件为多个步对应存储器位的触点和转换条件对应的触点的串联，而执行部分将包含多条复位指令；如果某转换对应多个后续步（并行结构的结束），则执行部分将包含多条置位指令。    由于转移条件存在的时间通常很短，而步所对应的动作的执行时间则相对较长，因此不能用控制电路直接驱动功能流程图中动作对应的输出线圈。在置位复位指令设计法中通过步所对应的存储器位的常开触点驱动输出线圈；如果一个动作同时对应多个步，则必须通过该动作对应的所有步的存储器位的常开触点的“或”驱动输出线圈（如图7.16所示线圈Q0.0的驱动）。

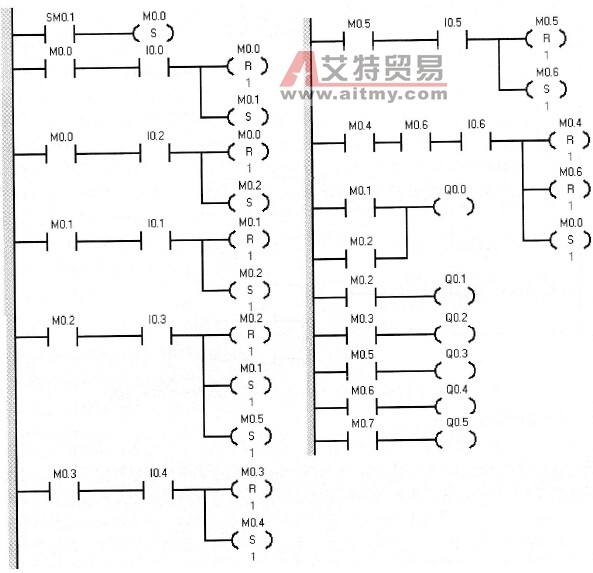

    图7.16    利用置位复位指令设计法设计的图7.12对应的梯形图
