S7-200 PLC增减计数器指令:CTUD

来源:艾特贸易2017-06-05

简介增减计数器指令的梯形图和语句表如图 3-51 所示。 CTUD 为计数器标识符, Cn 为计数器编号, CU 为增计数脉冲输入端, CD 为减计数脉冲输入端, R 为复位信号输入端, PV 为脉冲设定值输

    增减计数器指令的梯形图和语句表如图3-51所示。CTUD为计数器标识符,Cn为计数器编号,CU为增计数脉冲输入端,CD为减计数脉冲输入端,R为复位信号输入端,PV为脉冲设定值输入端。
 增减计数器指令
    3-51    增减计数器指令    增减计数器在复位端信号为1时,其计数器的当前值为0,计数器位也为0。当复位端的信号为0时,计数器可以工作。当一个增计数输入脉冲上升沿到来时,计数器的当前值加1。当计数器的当前值大于或等于设定值PV时,计数器位变为1。这是若再来增计数脉冲,计数器的当前值仍不断累加,达到最大值32767后,下一个增计数脉冲上升沿将使计数值跳变为最小值-32768,停止计数。    当一个减计数输入脉冲上升沿到来时,计数器的当前值减1。当计数器的当前值小于设定值PV时,计数器位变为0。这是若再来减计数脉冲,计数器的当前值仍不断递减,达到最小值-32768后,下一个减计数脉冲上升沿将使计数值跳变为最大值32767,停止计数。    指令格式:CTUD    CxxxPV    如:CTUD    C305    3-52所示为增减计数器的程序片断和对应的时序图。

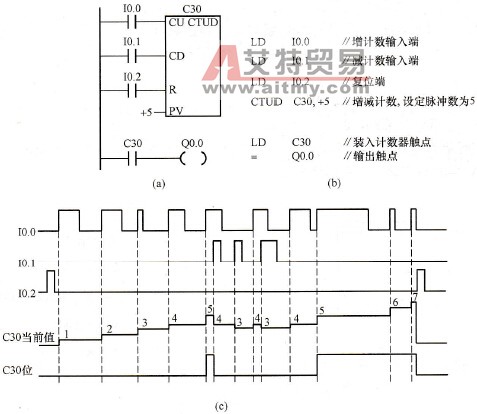

增减计数器使用实例及时序图
    3-52    增减计数器使用实例及时序图    (a)梯形图;(b)语句表;(c)时序图
