三菱FX2N系列PLC的梯形图等效变换

    梯形图等效变换在程序设计规则中起了重要的作用，在不改变逻辑关系的前提下，好的等效变换往往能化难为简、事半功倍。通过本节这些实例，来归纳一下梯形图中等效变换的主要方法。    (1)在串联电路中，按梯形图设计规则改变元件的位置，使编程变为可能。如图3. 26电路中，通过将线圈Y000移到右母线处，而使程序能被编程软件(如FXGP)编译通过。    (2)在电路块串并联电路中，按“左重右轻、上重下轻”的原则变换梯形图，使程序更优化。如图3. 28和图3.29两电路，即为典型的实例。    (3)在不易识别串并联关系的电路中，按从上到下、从左到右的单向性原则，找出所有能到达目的线圈的不同支路，变换梯形图为可编程电路。如图3. 27电路即为典型的实例。    (4)在双线圈输出电路中，按“最后一次才有效”的原则变换梯形图，使双线圈输出电路变为单线圈输出电路。

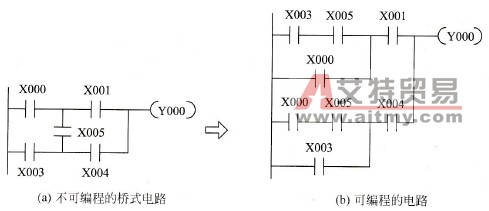

    图3. 26    接点不能出现在线圈的右边的原则    图3. 27    不可编程的电路化为等效的可编程电路

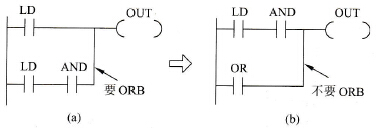

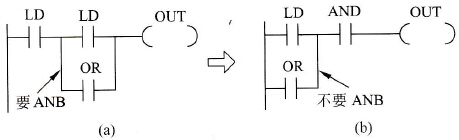

    图3. 28    上重下轻原则    图3.29    左重右轻原则
