CX-Programmer创建一个新工程

    用CX- Programmer编程时的基本操作有：建立一个新工程、生成符号和地址、创建一个梯形图程序、编译程序、将程序传送到PLC、将PLC程序传送到计算机、将计算机程序与PLC程序比较、在执行程序时进行监视、执行在线编辑（如果需要的话）等。    下面，我们以图3-25所示的交通灯控制为例，来了解CX- Programmer的编程应用。
    图3-25    交通灯控制示意图    如何创建一个新工程，在上一节中我们已有所了解。为编写交通灯控制程序，首先应创建一个新工程，可按如下步骤进行操作：    启动CX- Programmer软件，单击“文件”菜单中的“新建”或快捷按钮，出现如图3-26所示的“变更PLC”对话框。

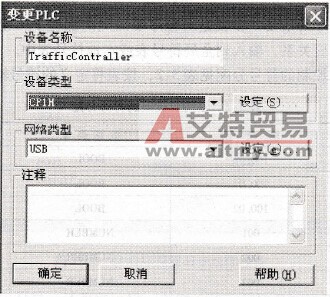

    图3-26    “变更PLC”对话框    在“变更PLC”对话框的“设备名称”栏中输入“Traffic Controller”，“设备类型”栏中选择“CP1H”，从其“设置”中选择“XA”；“网络类型”栏中选择“USB”。单击“确定”按钮，显示如图3-27所示的CX- Programmer主窗口，表明创建了一个新工程。若单击“取消”按钮，则放弃操作。

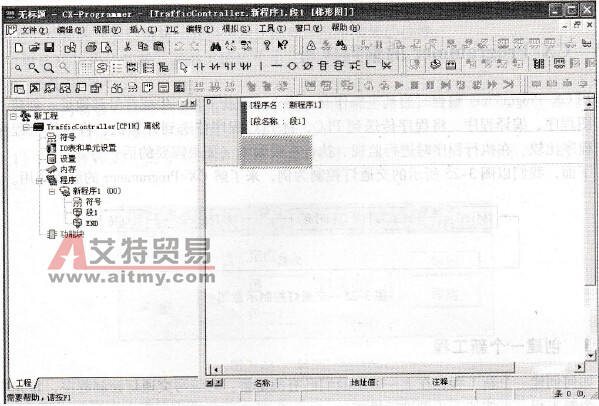

   图3-27    CX- Programmer主窗口
