CX-Programmer梯形图显示内容和方式的设置

    在“工具”菜单中选择“选项”命令，则显示“选项”对话框，如图3-15所示。可以通过对话框中的六个选项卡对“梯形图显示内容和方式”系列参数进行设置。    (1)“程序”选项卡在“选项”对话框中选择“程序”选项卡，则显示如图3-15所示的对话框。在此对话框可对梯形图视图进行以下设置：    1)选中“显示条和步号”，将在梯形图左边的梯级边界显示条和步号码。如果不设置，将显示一个小的梯级边框。
    图3-15    “选项”对话框    2)选中“显示条分界线”，将在每一个梯级的底部显示一条线，这样，每一个梯级都有了一个边框。    3)选中“显示缺省网格”，将在梯形图的每一个单元格的连接处显示一个点，其有助于元素的定位。    4)选中“显示条批注列表”，将在梯级注释的下方显示一个注释列表（包括梯级里元素的注释和对梯级本身的注释）。这个选项也可以通过工具栏的“显示条批注列表”按钮来快速设置。    5)选中“允许无窗体的地址引用”，允许在没有激活“地址引用工具”时使用转移到“下一个引用地址”、“下一个输入”、“下一个输出”、“前一跳转点”命令。如果这一项没有被设置，在使用这些命令的时候必须激活“地址引用工具”。    6)选中“水平显示输出指令”，使特殊指令能够水平显示，这样，增加屏幕上显示的梯级数目，改进程序的可读性，减少打印所需的纸张数。    (2)“PLC”选项卡  “PLC”选项卡可设置向工程中添加新的PLC时出现的默认的PLC类型、CPU型号及注释等。    (3)“符号”选项卡  “符号”选项卡可设置是否确认所链接的全局符号的修改。    (4)“外观”选项卡选择“外观”选项卡，显示如图3-16所示的对话框，在对话框中可定义CX- Programmer运行环境中的字体和颜色显示。    1)在“项目”栏（第一个空栏）的下拉列表中选择对象，如本地符号、错误、母线等，定义它的“前景色”或“背景色”，颜色也可以按默认设置。

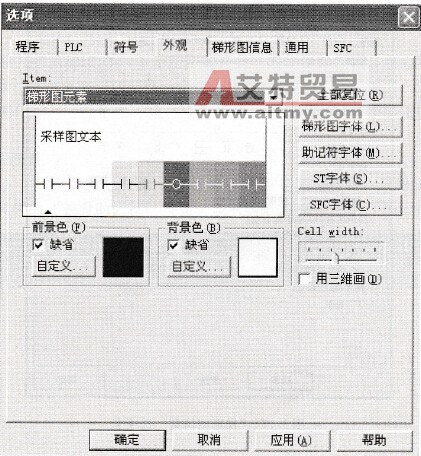

    图3-16    “外观”选项卡    2)通过“全部复位”按钮，将把所有的颜色设置恢复到系统默认。    3)通过“梯形图字体”按钮，设置在梯形图程序窗口中显示的字体。    4)通过“助记符字体”按钮，设置在助记符窗口中显示的字体。    5)通过“ST字体”按钮，设置ST窗口中显示的字体。    6)“Cell width（单元格宽度）”中的滑动条可对梯形图窗口中的单元格宽度进行调整，根据符号名称的典型尺寸来调整单元格在水平方向的大小，通过调整，使文本有一个所需要的显示空间。    (5)“梯形图信息”选项卡选择“梯形图信息”选项卡，显示如图3-17所示的对话框，在对话框中可对梯形图中的元素，如接触点、线圈、指令和指令操作数的显示信息进行设置。    显示的信息越多，梯形图单元格就越大。为了让更多单元格能够被显示，一般只选择那些需要的信息进行显示。    1)通过“名称”可以决定显示还是隐藏符号名称，规定显示行数及在元素的上方还是下方显示。    2)通过“显示数据及”可以决定显示还是隐藏名称所对应的存储器，并规定显示的位置。    3)通过“注释”可以决定显示还是隐藏注释，规定显示的行数及显示的位置。    在监视状态下，通过设置“指令”中的选项来决定指令的监视数据的显示位置。不选“共享”时监视数据显示在名称、地址或注释的下方；选“共享”时监视数据与名称、地址或注释显示在一行。
    图3-17    “梯形图信息”选项卡    4)通过“显示在右边的输出指令”可选择在输出的右边显示的一系列有关输出指令的信息，包括以下选项：“符号注释”、“指令说明”、“存在的附加注释”、“操作数说明”。选中后则显示，否则不显示。    5)通过“程序／段注释”可决定显示还是隐藏程序／段的注释，选择显示，则在程序的开头处出现注释。    (6)“通用”选项卡在“通用”选项卡中，主要来CX- Programmer的窗口环境，设置CX- Programmer创建或打开工程时的视窗风格、显示哪些窗口，以及最多显示窗口的数目。
