CX-Programmer梯形图编程
来源:艾特贸易2017-06-05
简介一个 PLC 程序既可以使用梯形图也可以使用助记符编程语言(语句表)来编辑。 在工程工作区中双击段 1 ,显示出一个空的梯形图。下面,我们来具体了解利用图 3-30 所示梯形图工具栏
一个PLC程序既可以使用梯形图也可以使用助记符编程语言(语句表)来编辑。 在工程工作区中双击“段1”,显示出一个空的梯形图。下面,我们来具体了解利用图3-30所示梯形图工具栏中的按钮来编辑交通灯控制梯形图程序。 图3-30 梯形图工具栏 1.编辑接触点 1)单击梯形图工具栏中的“新常闭接点”按钮,将其放在0号梯级的开始位置,将出现如图3-31所示的“新的常闭接点”对话框。

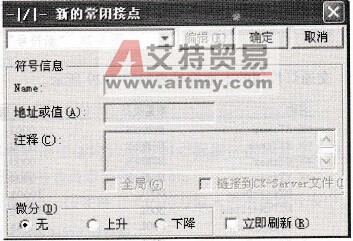

图3-31 “新的常闭接点”对话框 2)在“符号”栏(第一个空栏)输入接点的符号。可在其下拉列表(表中为全局符号表和本地符号表中已有的符号)中选择符号。本例在“符号”栏中选择“YTimerDone”。也可在“符号信息”栏中,直接输入一个新接点的符号,再在“地址或值”栏中输入地址,然后在“注释”栏中输入要注释的内容,若要将此符号添加到全局符号表中,则选全局;否则自动添加到本地符号表中。 3)单击对话框中的“确定”按钮保存操作,单击“取消”按钮放弃操作。 现在梯级边缘将显示一个红色的记号(颜色可以定义),这是因为该梯级没编辑完,CX- Programmer认为是一个错误。 可以对已添加接点进行编辑,双击要编辑的接点.弹出“编辑接点”对话框。此对话框与“新的常闭接点”对话框的内容完全一样。在此对话框中,可对接点进行修改。 2.编辑指令 在梯形图工具栏中选择“新的PLC指令”按钮,并单击接点的右侧,则出现如图3-32所示的“新指令”对话框。

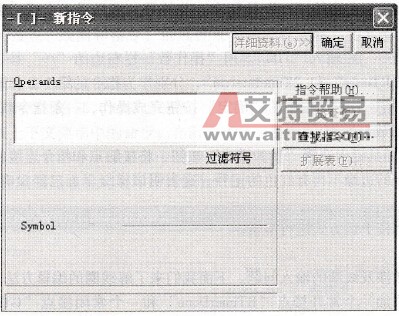

图3-32 “新指令”对话框 可按下述步骤来输入指令: 1)在“指令”栏(第一个空栏)输入指令名称。“指令”栏的下方立即出现该指令类型的注释。立即刷新型指令,在指令之前有感叹号!;上升沿微分型指令,在指令之前有@符号;下降沿微分型指令,在指令之前有%符号。根据需要可在“指令”栏中添加。 也可以单击“查找指令”按钮,“查找指令”对话框被显示,如图3-33所示。

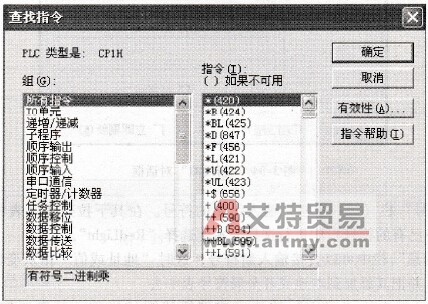

图3-33 “查找指令”对话框 “查找指令”对话框的左边是“指令组”栏,有33类可供选择。选中一组指令,右边“指令”栏就出现所选中组的指令。在右边“指令”栏中选择一条指令后单击“确定”按钮,又返回到“新指令”对话框。 2)在“操作数”栏输入指令操作数。操作数可以是符号、地址和数值。 可以单击操作数框右边的“…”按钮来查找符号,将显示一个对话框,能够在这里选择和创建符号。 本例在“新指令”栏输入“TIM”。用“操作数”栏右边的“…”按钮来查找符号,添加已输入的符号“RTimer”和“Timelnterval”,分别作为指令的第1个和第2个操作数。 3)单击“新指令”对话框中的“确定”按钮完成操作,一条指令就添加到梯形图中。单击“取消”按钮放弃操作。 4)在梯形图工具栏中选择“新的横线”按钮,将接触点和指令连接起来。 此时,在梯级的边缘不再有红色的记号,这表明该梯级里面已经没有错误了。至此,0号梯级编辑完毕。 前四个梯级都按上述方式进行编辑。 3.编辑线圈 从第五行开始涉及线圈的输入问题,下面我们来了解线圈的编辑方法。 在4号梯级添加一个常开接点“RTimerDone”和一个常闭接点“GTimerDone”后,下一步开始编辑线圈,其步骤如下: 1)在梯形图工具栏中选择“新线圈”按钮,单击“GTimerDone”的右侧,出现如图3-34所示的“新线圈”对话框。

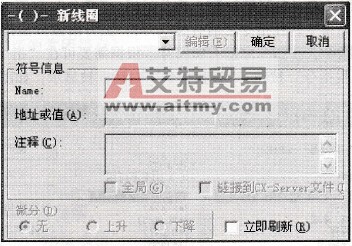

图3-34 “新线圈”对话框 2)在“符号”栏(第一个栏)输入线圈的符号。在其下拉列表(表中为全局符号表和本地符号表中已有的符号)中进行选择,本例选择“RedLight”。 在“符号信息”栏中可以直接输入新符号,这时“地址或值”由灰变白,在此栏中输入相应的地址,并把其添加到本地或者全局符号表中去。 3)单击对话框中的“确定”按钮完成编辑线圈的操作,单击“取消”按钮放弃操作。 在梯形图工具栏中选择“新的横线”按钮,将接触点和线圈连接起来。以下几个梯级可作类似的编辑。 梯形图工具栏中的“选择模式”按钮是用来取消所选定的编辑触点、线圈或指令。 4.给程序添加注释 在编写程序时添加注释,可以提高程序的可读性。选择梯级的属性来给梯级添加注释。选择梯形图元素(接点、线圈和指令)的属性来为其设置注释。文本作为注释,被添加到梯形图中并不被编译。当一个注释被输入,相关元素的右上角将出现一个圆圈。这个圆圈包括一个梯级中标识注释的特定号码。当在“工具”菜单的“选项”命令中做一定设置后,注释内容会出现在圆圈的右部(对输出指令)或者出现在梯级(条)批注列表中。 可以通过梯级上下文菜单中的命令,在所选择梯级的上方或下方插入梯级。 可以通过梯形图元素的上下文菜单中的命令,插入行、插入元素、删除行、删除元素。 图3-35所示为编制完成的交通灯控制梯形图程序。
图3-35 交通灯控制梯形图程序
