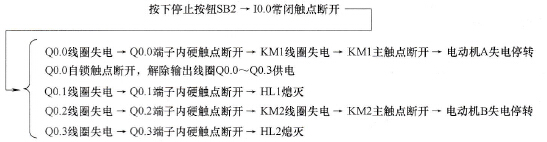

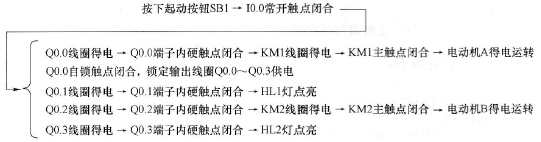

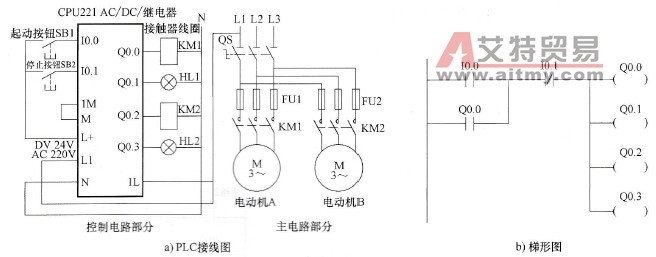

您现在的位置是:首页 > PLC技术 > PLC技术 S7-200系列PLC的多重输出控制电路与梯形图 来源:艾特贸易2017-06-04 简介多重输出控制电路与梯形图如图 3-19 所示。 图 3-19 多重输出控制电路与梯形图 电路与梯形图说明如下: (1) 起动控制: (2) 停止控制: 多重输出控制电路与梯形图如图3-19所示。 图3-19 多重输出控制电路与梯形图 电路与梯形图说明如下: (1)起动控制: (2)停止控制: 相关文章 三菱公司PLC联网的网络结构原理 PLC编程的基本规则 PLC指示灯控制接线原理及梯形图编程 特殊存储器SM 交通灯确定PLC的接线方案PLC的I/O分配 局部存储器L 点击排行 PLC编程的基本规则 S7-300/400的S_CU加计数器指令" 接通延时定时器TON指令" 欧姆龙PLC动作模式控制(INI)指令说明及" 顺序功能图的三种基本结构" PLC的高速计数器指令的使用举例" 三菱GX Developer梯形图程序建立及编辑" S7-200 PLC段码( SEG)指令" S7-300/400中的5种类型定时器" 本栏推荐 三菱公司PLC联网的网络结构原理 三菱PLC的MELSECNET/10编程 PROFIBUS介质存取协议 PLC/变频器的故障检修状态分析法 S7-200 PLC的多点接口协议(MPI) SIMATIC产品的轨迹和逻辑分析器功能 PLC的结束、停止和监视定时器复位指 PLC单稳态电路的经验法编程技术方法 什么是Modbus协议 FP0的F10 (BKMV)指令 FX2N PLC主控触点(MC/MCR)指令应用示例及
