电池冷端热电偶保护电路图
电路图
K型热偶端放置隔热块中，热电偶结的环境温度由1N914二极管连续控制。二极管通过反馈小电压可修正在结上产生的热电动势。通过1.5M欧和475欧送至运放。校准时将热电偶结放在零度冰水...
阅读更多
555流水式彩灯控制电路图
电路图
如图所示，彩灯控制电路以三支555为核心，组成循环触发单稳延时电路，分别控制各路的SCR循环导通，彩灯依次点亮，形似流水。在IC1的3脚呈高电平时，SCR1导通，它控制的灯亮，同时...
阅读更多
tca205a的接近开关电路图
电路图
利用集成电路TCA205A可以构成感应式接近开关。在振荡回路阻尼时（如接近金属部分），输出就要切换。如果电感线圈设计得当，则开关距离可达13mm，温度系数0.05%。电阻Ra的大小将决定...
阅读更多
电笛报警电路图
电路图
图中示出可以产生升音和降音两种声音的电笛电路。电笛声音是由经过光电耦合器耦合的两个发生器（定时器555和单结晶体管2N2648）产生的。由发生器555产生0.3Hz的频率信号，它使单结...
阅读更多
555梦幻彩灯控制电路图
电路图
梦幻彩灯，变化奇妙，可用于商店、舞场或家庭节日装饰。它的控制电路如图所示。彩灯控制电路由多谐振荡器，控制电路和可控硅触发电路及降压供电电路等组成。交流降压整流电路...
阅读更多
磁敏元件的压力计电路图
电路图
该电路采用磁敏元件对FP210P250，它们同两个1k欧电阻组成桥式电路，并接在运算放大器的输入端。桥路电压由稳压管稳压，以使其不受电源电压波动的影响。利用反馈电阻R1和小铁片同磁...
阅读更多
发现电网电压故障保护指示电路图
电路图
如图电路中数-模转换器DAC-08输出端接直流输入电压则构成一个典型的模-数转换器，这里输入的是交流电压，可检测和发现电网电压脱落或降落，并用输出数字显示出来。...
阅读更多
555霓虹灯高频高压源电路图
电路图
这种电源是以一块时基电路555为核心组成的，电路如图所示。555和R1、R2、C2等组成一个多谐振荡器，其振荡频率f=1.44/（R1+2R2）C2 图示参数的振荡频率为17.8kHz，输出脉冲的占空比接近于...
阅读更多
感应接近开关电路图
电路图
该电路包括正弦振荡器（T1）、开关放大器（T2）和继电器（Ian=50mA）。如果在线圈间插进金属推杆，则由于电感反馈使振荡器振荡停止，开关放大器截止，继电器释放。开关点推入深度...
阅读更多
高工作电压的稳压电路图
电路图

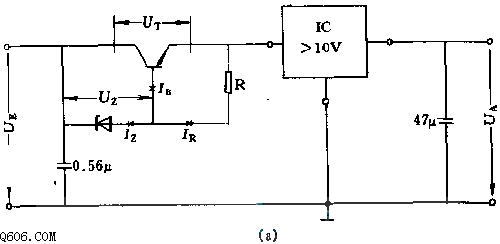

由电压方程Ue=Ut+Ur+Ua可知，晶体管上电压Ut的大小将决定输出电压Ua的最大值。同时应有Ur》2V.电压Ut取决于稳压管稳压值Uz的选择。图a中的电阻R的选取要满足Iz=Ib+Ir式的边界条件或Ir≈...
