警示信号灯电路图
电路图
警示信号灯电路如图所示。市电经C2降压、VD2整流、ⅥⅡ稳压及C1滤波后向sM9100提供8V直流工作电压。SM9100的③、④、⑤脚外接的RC元件可用于调节警示灯H的闪光频率。R3及光敏电阻...
阅读更多
三组循环闪光彩灯控制电路图
电路图
如图可使3组排列有序的彩灯，形成流水、放射、循环状闪亮。电路原理：此控制电路主要由3个依次循环触发的单稳态触发器组成。每个单稳态触发器又由一个555时基电路及外围元件组...
阅读更多
九位按键式密码锁电路图
电路图
本电路只有五位是密码键，其余四位是伪键。而五位密码键需按照特定程序按动九次后方能开锁，这就极大地提高了开锁的难度。开锁时首先按S2一次，V1导通一次，IC计数一次，Q2=“...
阅读更多
古怪有趣的太阳镜电路图
电路图

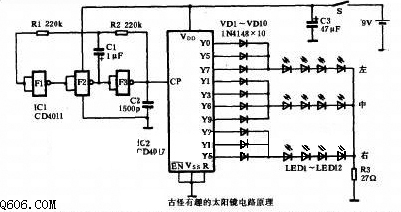

古怪太阳镜是在太阳镜的后面装些小的发光二极管，采用不同的点亮次序，时亮时熄，活像戴眼镜的人不停地眨眼，样子十分古怪而有趣。该装置的电路工作原理如图所示，它的电路比...
阅读更多
TWH8778全自动航标灯电路图
电路图

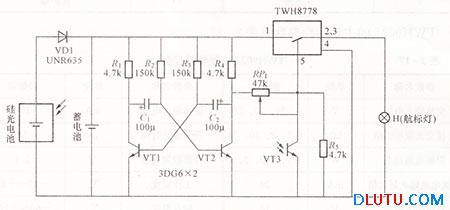

全自动航标灯电路如图所示。白天,硅光电池向蓄电池充电,同时光敏三极管VT3因受光照而导通,使TWH8778的⑤脚为低电平,电子开关关断,航标灯H不工作。夜晚,光敏三极管VT3因无光照而...
阅读更多

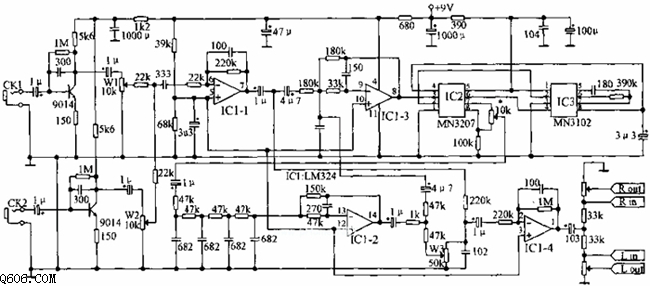

具有混响效果的伴唱机电路图
电路图
两路话筒输入的信号经放大器放大，再经各自的电位器调整音量，共同输入由运放组成的混合放大器。此级电路除对话筒信号放大外，还对话筒频率进行均衡，使总的频率特性曲线更趋...
阅读更多
火树银花满天星电路图
电路图

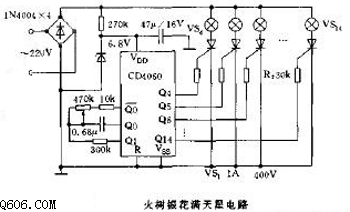

如图中一满天星彩灯串控制电路，这些彩灯串无规律地挂在树枝或建筑物轮廓上，像是满天星辰在空中闪烁。电路原理：电路由CD4060及外围元件组成。CD4060是一种带有振荡器的十四级计...
阅读更多

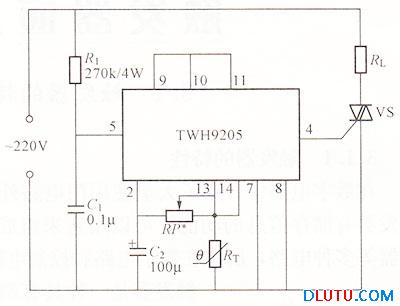

TWH9205温度控制器电路如图
电路图
温度控制器电路如图所示。该电路可用于热水器、微波炉及其他加热设各的温度控制,也可用于电子设各的过热自动保护,属于热关断式电路。 NTC型热敏电阻RT和电位器RP的分压中`点...
阅读更多
音响玩具汽车电路图
电路图

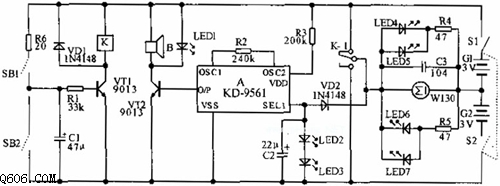

接通电源后小车就执行前进，前面车灯亮，车子发出响亮的刑警车声，车顶上的红灯闪闪发光；当车子碰到障碍物时，就边倒车边转弯，后面车灯亮，前面车灯灭，同时声响变成悦耳的...
阅读更多
鸟鸣彩灯链电路图
电路图

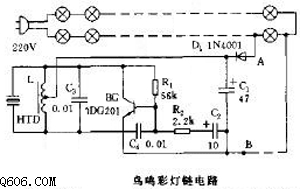

图中电路是一个有趣的彩灯链，彩灯能间隙点亮和熄灭，当彩灯点亮时，它还能发出清脆悦耳的鸟叫声，可用来装饰花篮、画屏等工艺品，美化环境。电路原理：彩灯链由18只彩色小电...
阅读更多
