6J8P栅极输入胆前级电路图

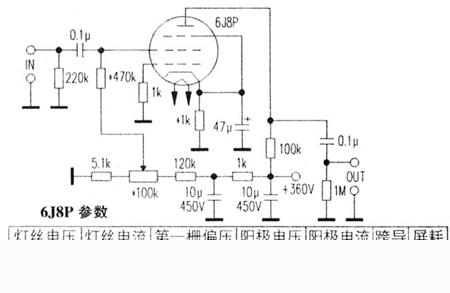

鉴于现代音源输出电平较高，可以直接推动后级(合并机)放大器，因此，制作前级的主要目的是为了校声，使音质更好听，音色更完美，由此制作前级不必苛求过大的增益，甚至无增益也行，采用电子管6J8P，将栅极接地，由帘栅极输入的前级电路制作试机，电路如图所示(另一声道完全相同)。

电路原理及特征

    1.本前级只有2dB-5dB的增益，故不设音量电位器，音量控制由后级放大器担任，这样有利于避免电位器在衰减电平时阻抗变化引起前后阻抗失配而产生的幅频、相位及谐波失真，且有利于避免电位器滑动产生的噪声。

    2.因前级极易感应噪声及灯丝交流干扰，6J8P接成栅地电路屏蔽较好，阴极接有旁路电容，使阴极和抑制栅极也对地屏蔽，这一措施使前级声底异常宁静，栅地电路工作性能稳定可靠，克服了放大器零点漂移，牢固锁定了本级工作状态。

    3.音频信号从6J8P帘栅极输入，其放大倍数减小，失真也相应减小，尤其可减小从栅极输入的过零失真和谐波失真。电子管存在极间电容，尤其是阴极电容与输入回路产生并联谐振是产生谐波的重要因素，现在用帘栅极作信号输入极，帘栅极与阴极之间的极间电容比阴、栅极间电容要小得多，即使产生谐振也已经进入超高频范围，入耳无法觉察。

    4.五极管制作前级的另一个优势是对电源电压变化不敏感。

元器件选择
    6J8P参数如图表。电源变压器功率为100VA，阻流圈规格为10H 60mA，帘栅压电位器，要求触点性能良好，也可在调校音色结束后，将电位器换成固定电阻。
    本机的两只耦合电容采用银膜电容，银膜电容频率传导特性均匀，损耗小。6J8P阴极旁路电容选用轴向引线钽电容，电阻选用国产早期生产的绿色碳膜电阻，电解电容用国产天和牌铝壳大体积电解电容器。

焊机调试
    本机虽然采用栅极接地帘栅极输入电路，但直流工作电路仍然与传统6J8P一样，因此，调节时仍参考一组经典工作值，即6J8P阴极电压为3V，屏极电压为180V，帘栅极电压为75V。具体方法是调节阴极电阻和帘栅极电位器。
    帘栅极电阻既是输入电阻也是偏置电阻，决定幅频特性，取值不宜低于150kΩ，帘栅极电位高，增益低，反之增益高。帘栅极电阻大小和帘栅偏压大小对音色的表现互相影响，必须反复调整几次才能达到完美，具体调节时必须接入放音系统通过听音才能确定。
听音
    开启电源，一点杂音都没有，怀疑电路有问题，将音量开大仍然如此，按下DVD放音键，大吃一惊，一曲《校园的早晨》水清见底，音律非常清晰，声场不乱，十分从容，高中低频旋律波澜壮阔，胆味浓郁。
