闪光怪声发生电路图

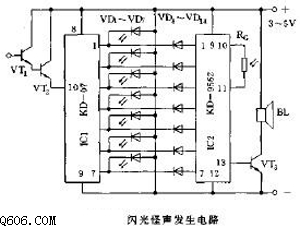

  图中所示的闪光怪声发生电路，能在IC1 10脚受到低电平触发后，使1～7脚依次输出低电平，使接在1～7脚的发光二极管轮流闪光循环数圈后随机停在某一发光管上，发光管发光的同时，IC1的1～7脚输出的低电平又经二极管VD4～VD14触发八音报警音乐片IC2（KD-9562），相应选声端管脚，使IC2 13脚的扬声器发出相应七种模拟声之一，声音将持续15s左右。
  电路原理：电路中IC1为七灯闪光猜灯游戏器专用集成电路KD-07.IC2为八音报警集成电路KD-9562.KD-07的功能是当其触发端10脚被低电平触发后，引脚1～7依次输出低电平使接在1～7脚上的发光管轮流闪光，循环数圈后，最后随机停在某一发光管上。若在11与12脚间接人压电蜂鸣片，则在闪光的同时发出嘀叫声。

  KD-9562是较常见的八音报警音乐片。它共有8个选声端，低电平有效，本电路只选用了7个，另一个闲置不用。此电路的闪光原理实际上是利用IC1的1～7脚输出的低电平使VD1～VD7发光的同时对IC2的1～7脚选声端作扫描选声来完成的。由于IC1的1～7脚低电平输出速度逐渐变慢而最后停止，故使扬声器发出的声音十分怪异。Rg为IC2的外接振荡电阻，它的标准值为200k欧。改为光敏电阻，可使当光线变化时，IC2的振荡频率也将发生变化，这就更增加了声音的怪异性。
  VD4～VD14的作用是防止IC1向IC2电流倒灌而设置的保护二极管，并兼有抗干扰作用。
  元件选择：VT1、VT2、VT3均用小功率NPN型硅管，如9013或9014，VD1～VD7用普通5高亮度发光管，VD3～VD14用1N4148开关二极管，Rg用普通光敏电阻，也可用200k欧固定电阻代之。
