新型电子装饰画电路图

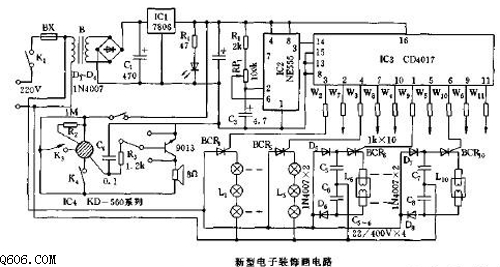

  图中所示的是一新型电子装饰画控制电路。其能使普通画面产生动感效果，如白云飘飘、瀑布飞泻等，并能伴随画面出现鸟鸣水声等。
  电路原理：交流电源经变压、整流、稳压和滤波后输出6V直流电为IC2 NE555时基电路和IC3十进制计数/分配器CD4017供电。
  NE555接成占空比可调的低频振荡器，由其3脚输出送到IC3 CD4017的14脚，在输入脉冲作用下，IC3的10个输出端中的3→4→10→5→9脚通过可调电阻W2～W4分别接到可控硅BCR1～BCR5控制板，控制L1~L5满天星灯串，产生闪烁星辰效果，IC3的2→7→1→6→11脚通过可调电阻W7～W11接到可控硅BCR6～BCR10控制日光灯管L6～L10顺序发光，可产生白云飘飘、流水潺潺灯光效果。图中的D5、D6、C5、C6及D7、D8、C7、C8为两组倍压整流电路，产生倍压启动日光灯管，IC4为KD-560系列动物模拟声电路，外接一级放大电路推动8欧/0.25W的喇叭，K2为触发键，K4为重复连续发声键。
  元件选择：变压器用5VA，交流输出10V，可控BCR1～BCR5选用600V/2A，BCR4～BCR10用600V/1A，倍压整流二极管D5～D8用1N4007，电容C5～C8用400V/2uF，L1～L5用市售的满天星小型串灯，IC4可根据不同的画面选择不同的音乐、声音模拟模块。

  安装与调试：电路中的IC2产生低频信号，分两组送到IC3 CD4017脉冲分配器，第一组使L1～L5在画面后编织与前画面相符的景物，如花、树叶、白云等（电路顺序为3→10→9→4→5）。第二组点亮L6～L10日光灯管，使画面前的景物出现流水飞泻、波浪起伏的自然景物劝感。
  装饰画的厚度为8cm，前面放玻璃，中间层安装透明银白色塑料麻面板，前面贴风景画，板后面安装满天星灯，日光灯编织景物时如花、树叶、白云、动物等要一次一路全景完成，如有多余的串灯，可用黑色胶带缠上，或套上黑管，日光灯管要与景色依次排列。L1～L5、L6～L10各自之间的光源要用黑色纸壳在中间分别隔离开，然后找一个适当的地方放置电路板，装好后通电，首先调整W2～W6，使前5路亮度要一致。再调W7～W11使日光灯亮度一样，最后调试W1直到灯光变化速度与景色逼真为止。
