低功耗高效能高压发生器电路图

  本电路因采用CMOS集成电路，因此具有电路简单、工作电流小（约数十毫安），工作可靠等优点。适用于电警棍、电栅栏等多种用途。

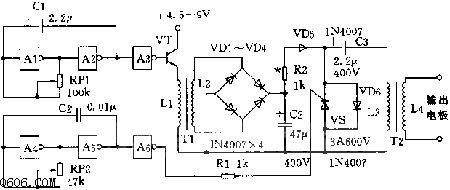

  工作原理:电路如图所示。非门A1、A2组成自激多谐振荡器，频率约150Hz，门A3为推动级，推动大功率达林顿管VT导通或截止。于是，L1两端产生6V左右的脉冲，经T1升压至300V左右，经VD1～VD4整流、C2滤波后给下级供电。非门A4～A6工作原理与A1～A3相同，只是振荡频率较高（15kHz左右），输出的脉冲电压控制晶闸管VS的导通，使C3不断地经L3充电、放电，于是在L4两端就产生数万伏脉冲高压。

  CMOS集成电路4069可用国产CO33、CO63代替，也可以用4与非、双与非等CMOS器件组成多谐振荡器，原理相同，元件数值不变，此时推动级门A3、门A6可省去不用。磁芯可用E型或灌形磁芯，尺寸大小以整机体积和能绕下线圈而定。其中，L1为80匝，L2为2400匝左右；L3为30匝，L4为数千匝。
  电路调整十分简单，先调RP1，改变振荡频率，使电路谐振L2两端输出电压最高（约300V），再调RP2，使L4两端输出电压最高。采用高压拉弧法两极距离应大于15mm即可。
  注意以下问题：本电路触发频率达15kHz，一般晶闸管要可靠工作难以保证。另外，电路图中晶闸管VS和VD6阳阴极画反。其功率达林顿管也画成普通三极管符号。
