石英晶振质量判断电路

          对石英晶体振荡的测量一般应借助仪器，况且它的质量参数项目较多。如果要判断石英晶体的好坏，则可借助一只万用表来进行测量。

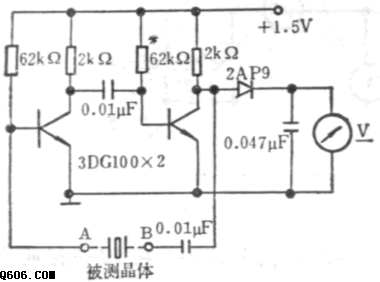

　　 用万用表测量时，将万用表置于Rx1k档，先测量石英晶体的两端。正常的石英晶体用电阻档测量时，它的阻值应该是无穷大，表头指针不应该摆动。如果表头指针摆动，且阻值很小，则表示该被测石英晶体己损坏。如须进一步进行判断，可按下图所示线路进行测量。

　　 图示线路当A、B端来接上石英晶体时，万用表电压档指示约为0.75V。当接上石英晶体后，电路应起振，同时电压即升高，一般应在1．26V左右。如符合上述要求，则说明该被测石英晶体是可以用的。如果接上石英晶体后，电压指示无变化，则说明该被测石英晶体已失效，没有使用价值了。
　　图示线路中要求晶体三极管p高一些，以便在低电压下能起振，三极管集电极电流调在0．3mA左右。
