三极管知识简介（5）

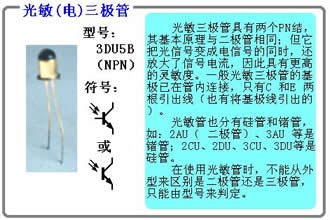

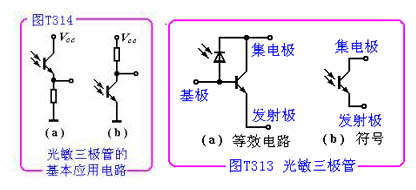

　　光敏三极管在原理上类似于晶体管，只是它的集电结为光敏二极管结构。它的等效电路见图T313。由于基极电流可由光敏二极管提供，故一般没有基极外引线(有基极外引线的产品便于调整静态工作点)。
如在光敏三极管集电极c和发射极e之间加电压，使集电结反偏，则在无光照时，c、e 间只有漏电流ICEO，称为暗电流，大小约为0.3 μA。有光照时将产生光电流IB，同时IB被“放大”形成集电极电流IC，大小在几百微安到几毫安之间。

　光敏三极管的输出特性和晶体管类似，只是用入射光的照度来代替晶体管输出特性曲线中的IB。光敏三极管制成达林顿形式时，可获得很大的输出电流而能直接驱动某些继电器。
光敏三极管的缺点是响应速度(约5 ～ 10μs)比光敏二极管(几百毫微秒)慢，转换线性差，在低照度或高照度时，光电流放大系数  值变小。

　　使用光敏三极管时，除了管子实际运行时的电参数不能超限外，还应考虑入射光的强度是否恰当，其光谱范围是否合适。过强的入射光将使管芯的温度上升，影响工作的稳定性，不合光谱的入射光，将得不到所希望的光电流。例如：硅光敏三极管的光谱响应范围为0.4 ～ 1.1 μm波长的光波，若用荧光灯作光源，结果就很不理想。

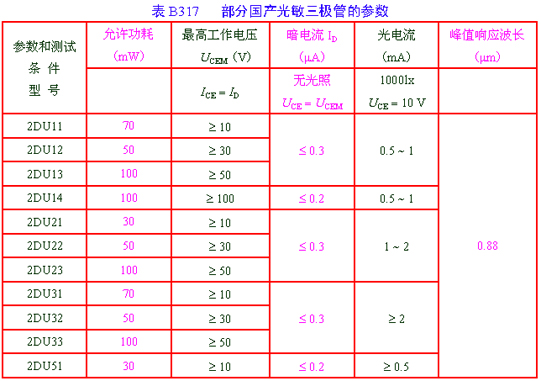

　　另外，在实际选用光敏三极管时，应注意按参数要求选择管型。如要求灵敏度高，可选用达林顿型光敏三极管；如要求响应时间快，对温度敏感性小，就不选用光敏三极管而选用光敏二极管。探测暗光一定要选择暗电流小的管子，同时可考虑有基极引出线的光敏三极管，通过偏置取得合适的工作点，提高光电流的放大系数。例如，探测10-3勒克斯的弱光，光敏三极管的暗电流必须小于0.1 nA。光敏三极管的基本应用电路见图T314，几种国产光敏三极管的参数见表B317。
