自控变色语音广告灯箱电路图

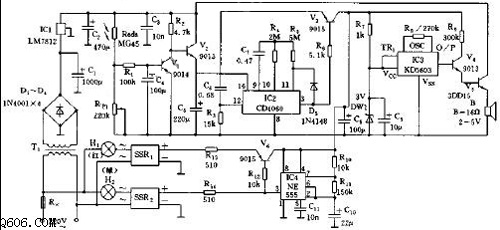

  如图所示的是一种自控变色语音广告灯箱电路。其能自动启动，自动停止。
  电路原理：此灯箱电路包括电源电路、光控电路、定时电路、语音电路及灯光变幻电路。
  语音电路由IC3、V4、V5及扬声器B构成，不断输出“欢迎光临”语音信号招揽过客。与此同时，由IC4、固态继电器SSR及电灯H1、H2组成的灯光变换电路开始工作。IC4为555时基集成电路。它与外围元件R10、R11、C10构成振荡器。其3脚输出脉冲振荡信号、周期约为10s。当3脚输出高电平时，触发SSR2导通，绿灯点亮；当3脚输出低电平时，V4导通，触发SSR1导通，红灯点亮。

  定时电路IC2工作到3脚跳变为高电平时，定时结束，V3截止，后级电路失电停止工作；同时，IC2 3脚输出的高电平加至IC2的11脚，使之为恒定高电平，振荡停止，直到第二天傍晚，IC2再次上电清零后，又开始工作。
  调节电位器RP1可改变光控灵敏度。R1、C4构成抗干扰延时电路，防止夜晚灯光及闪电等干扰影响电路正常工作。变色语音广告灯箱每晚工作时间由t=2.3NR4C7来计算，其中N为定时系数，由电路连接方式决定，按图中方式，N=8192，定时时间约为5h，语音电路IC3也可根据需要选择其他语音电路。如果采用脉冲触发的语音电路，只需要一只2k欧电阻将触发端与IC4 3脚相连即可。
