给万用表加装音乐信号发生器电路图

  在袖珍万用表内加装简易音乐信号发生器，可给检修音响装置带来许多方便。
  1、工作原理

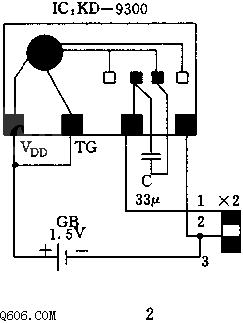

  信号发生器如图2所示。这里音乐集成电路的TG、Vdd直接与电源GB正端相连后，能使IC自动将所储存的乐曲信号一遍接一遍地经耦合电容C、插孔XS（兼电源开关）向外输出，供检修收音机、收录机、扩音机等音响装置时作信号输入使用。由于IC输出信号是高次谐波十分丰富的变频方波，故不仅可用作音频信号输入，还可直接作高、中频信号输入使用。

  2、元件选择
  IC选用KD-9300系列或HFC1500系列音乐集成电路芯片均可。C用0.033uF金属化纸介电容器，要求耐压最好大于300V，以保证在检修高压部位（如电子管收音机）时不被击穿。XS为2.5mm耳机插孔，使用前应将其常闭结构的触点（2与3）用尖嘴钳弯改成常开触点，以兼作电源开关用。电源GB利用万用表里原有电池。
$show_page$
  3、改制方法

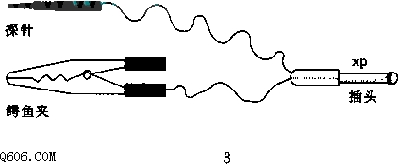

  整个电路焊接在万用表内的空隙处，并在表壳适当位置开一2.5mm小孔，用以安装插孔XS。另外，按图3所示，找一与插孔相配的两芯插头，焊上1米左右长的双股软导线，导线另一端分别接一探针（可用旧塑料圆珠笔芯改制成）和一个小鳄鱼夹。

  4、使用方法
  将插头XP插入插孔XS内，并将鳄鱼夹接在待检修音响装置的地线上，用探针去碰触各级放大电路（由后级向前级）的输入端。如果被测装置的喇叭里有音乐播出，则说明所测部分电路是好的，否则就说明被测级有故障。
