家用电话转接电路图

在许多场合，一根电话外线并接多部电话，虽然利用率高，但保密性太差。本装置以最少的元器件能有效解决这个问题。用电话时先摘机者有优先权，后摘机者无声；接电话时甲、乙两部电话同时振铃，先摘机者在优先权，后摘机者无声。通话时甲、乙机相互保密。 工作原理

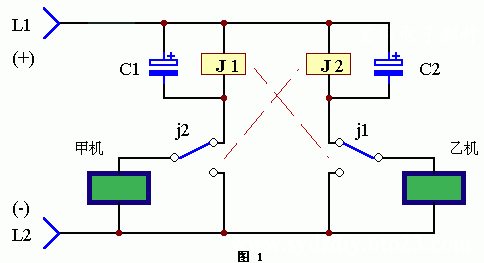

　　电路原理见图1。甲、乙两部电话通过继电器J1、J2并接在一条外线L1、L2。图中状态继电器J1、J2均处于释放状态。故甲、乙两部电话机均与外线接通。当有电话呼入时，铃流电压通过耦合电容C1、C2使两部电话机均振铃。假设甲机先摘机，则继电器J1提供了直流通路，其触点吸合（即动触点由上方转换为下方），从而切断了乙电话机的通路。如果是乙电话机先摘机，类似的，则把甲电话机通路切断，由此完成了互相保密的功能。用电话时，谁先摘机谁就先占用外线路，后摘机无声。
　　元器件选择与制作
　　电路中电容C1、C2的作用一是为铃流和话音提供交流通路；二是防止拨号时继电器产生跳动。一般都用1000u的电解电容。继电器选用单刀双掷（5脚），线圈工作电压为9V的。整个装置在接入时须分清外线的正负。
