3V小型耳机放大电路图

近代很多新设备中都备置有耳机连接端子。但由于采用高度集成和小型化的设计，因此没有多少空间留给耳机放大部分，对此要求相应的放大器做得十分小巧，而且能解决低供给电源电压带来的诸多问题。否则如果不采取特别的技术措施，不但放大部分无法安装，而且这样设计出的放大器其输出功率和余量均十分有限。

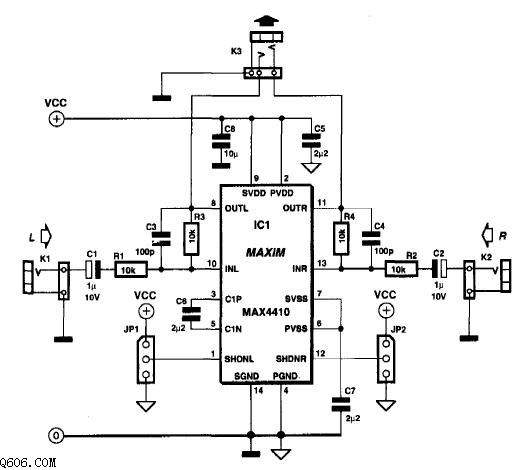

采用Maxim公司的MAX4410运放芯片可以顺利地解决这～难题。不但其体积小巧，而且芯片内部还设计有电源供给泵，可以解决低供电电源带来的种种问题，这种供给泵只要求添加两只外部陶瓷表面贴装电容C6和C7就能很好工作。因此十分小巧。输出级的电源供给相对于地来说是完全对称的，因此不存在剩余的失偏电压，从而避免了必须采用大号输出电容来阻隔直流电压传到耳机的问题。

两路立体声每个声道均可以借助断开跳线JP1和2独立关断。正常工作时JP1和JP2与电源相连。如果两个声道同时关断。则供给泵就自动切断。这时电流消耗仅有6uA左右，非常省电。
MAX4410芯片内部有热保护和短路保护双重功能，可在电源电压过低时自动切换至待机状态。另外还有消噪音电路可以在电源接通和关断时防止输出端出现啪嗒声。电路的合理工作电源电压为1.8～3.6V，输出功率为每声道80mW／16Ω。正常工作时电源消耗电流至少为200mA。实际工作时此电源还要提供其他电路使用，因此储备电流至少应在300mA以上。
放大器配置成反相运放模式，增益由R3／R1或R4／R2决定．输入阻抗则取决于R1和R2。C1和C2主要用来阻隔来自两个输入端的可能的剩余直流成分。MAX4410数据手册建议它们采用小型的钽电容，但在这里不合适，用塑料薄膜电容尽管体积大一点。但性能要好得多。射频退耦可用100pF电容分别与R3和R4并联解决。这样设计的放大器其带宽可超过150 kHZ，典型失真为0.0003％。安装放大器时要特别注意退耦电容和隔直电容的选择以及这些电容在印制板上的位置以及总体元件布局。另外，14脚的TSSOP封装(引脚间距只有0.65mm)和0402封装的表面贴装元件焊接起来非常困难，要求在制作过程中予以特别关注。
