智能霓虹灯控制器电路图

  霓虹灯是一种低气压、冷阴极辉光放电型灯具，其工作电压通常在12～15kV，常用450V的变压器提升电压。为了增强显示效果，大型霓虹灯广告牌通常采用专门变光控制电路。实现图案动态变化显示。图中所示的智能霓虹灯控制器图。是由单片机控制，可控硅驱动，适用于大、中、小型各种霓虹灯牌面，还可以通过修改软件，按用户要求控制任何复杂程度变化的图案。是一种性能较好的霓虹灯控制电路。

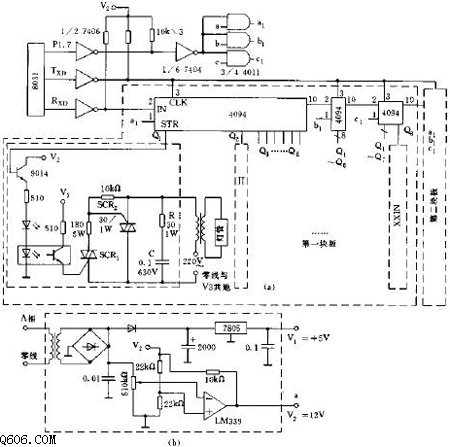

  电路原理：该控制电路通过8031单片机的串行通信方式0来扩展输入/输出（I/0）口，I/O数量不限。利用3片4094移位寄存器串联构成第一块功率驱动板，以便得到24个I/O口，若I/O口数量不够，可以构成并串接第二块、第三块等。

  8031单片机的Rxd、Txd、P1.7通过74LS06集电极开路的OC门实现电平转换，并同后续的CMOS器件连接。A、B、C三相交流电的过零信号产生电路产生的过零触发信号a、b、c，并将其连通到每块功率驱动板上3片4094的STR脚上（a1、b1、c1），使负载在每相交流电压过零点触发。功率驱动单元电路采用光电隔离，消除外来干扰，提高系统工作可靠性。光耦输出首先驱动可控硅SCR1，再由SCR1驱动SCR2.电路中的发光LED用于编程调试时模拟显示；由电阻-电容构成的RC吸收电路用于吸收霓虹灯关断时因变压器为感性负载而产生较大的反向冲击电流，确保功率驱动顺利实现。
  本控制器电路扩展容易，不改动硬件电路，只需针对用户要求将编排在程序存储器中发往外设4094口的数据表格做适当修改，通用易行。
