开关式誓音发生器电路图

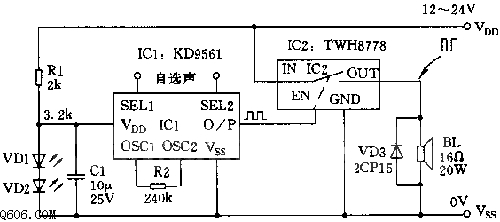

  KD9561是一片CMOS四音音乐IC，用示波器观察其输出端波形为变频方波信号，可以认为是逻辑电路中的数字信号。TWH8778是大功率开关IC，很适合处理数字信号，并因其输入阻抗高而能直接与CMOS IC连接，KD9561输出的最高频率不过为几千赫兹，TWH8778最高可工作于15千赫兹，因此前者控制后者又不存在数字信号的处理时间问题，故将两者相结合，可构成开关放大式警音发生器。如用于警车、救护车、救火车等警报发生器。与其它线性音频功放相比较，具有结构简单、效率高、性价比优异这几项突出的优点，虽音质不尽完善，但用于警报发生器却无高保真之需，此放大器输出之功率用于一般警音已可满足要求。电路原理如图所示。
  此TWH8778具有多种自保护功能，性能很稳定，可工作于极恶劣环境之中。最高可工作电压<30V，最大输出电流1A（典型值），故用于汽车上（12V、0.8A）很适合；如用于固定地点，又要求更大音量，可用24V电源，此时输出功率可达20W以上（需另加散热器）。

  因TWH8778控制极需要有效高电平》1.6V才可将“开关”打开，为使KD9561输出高电平即大于1.6V，本文用两只发光二极管VD1、VD2组成简易的3.2V稳压电源给它供电，此VD1、VD2同时兼工作指示。扬声器BL用16欧、2W的，也可用两只8欧、10W率联代用，因为扬声器为感性负载，故用二极管VD3为续流管。由于发光二极管的特性曲线与稳压二极管非常相似，其正向压降约为1.5～3V，完全可作稳压管。为此，该电路在利用VD1、VD2作稳压管的同时，也兼作电源指示。
