TDA7481功放电路图

　  ＴＤＡ７４８１是ＳＴ公司生产的１８Ｗ单声道Ｄ类数字功率放大器，该芯片在±１８Ｖ电源电压时可以向４Ω的负载提供１６Ｗ的峰值功率输出，其效率可达８０％以上，主要电气参数如表所示。

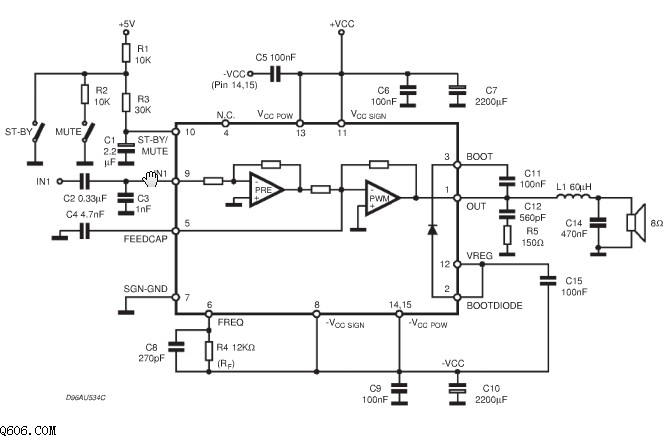

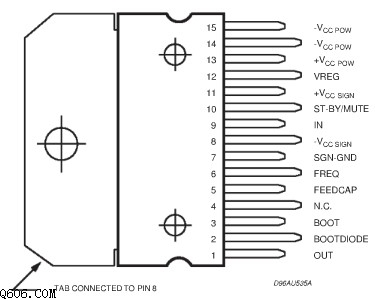

　　ＴＤＡ７４８１采用１５脚单列直插式封装，其引脚排列和各引脚功能如图１所示。典型应用电路如图２所示。Ｒ４、Ｃ８决定振荡电路振荡频率的时间常数，Ｃ８推荐值为２７０ｐＦ，Ｒ４可以按照公式Ｒ４＝１．４×１０（的８次方）／ｆｓｗ（ｆｓｗ表示开关频率）来选择，推荐的ｆｓｗ为１２０ｋＨｚ，因此Ｒ４的推荐值就是１２ｋΩ。
　　{5}脚外接电容Ｃ４是反馈电路的接地电容，{3}脚外接电容Ｃ１１是自举电容。
　　{10}脚是工作模式控制端，通过输入不同的控制电压，可以使ＴＤＡ７４８１在“正常”→“待机”→“静音”三种模式之间切换。

　　尤其需要注意的是，输出端由Ｌ１、Ｃ１４组成的低通滤波器的参数不能随意改变，其中ｆｃ通常在３０ｋＨｚ～２２ｋＨｚ（ｆｃ＝１／２π ＬＣ），Ｑ值在０．７～０．５３之间效果最佳（Ｑ＝ＲＬＣ／Ｌ），若Ｑ值小，则高频响应高端下降得较早，不过下降斜率较小，因而电路较稳定；Ｑ值等于０．７，则响应最平坦，截止频率点前后变化最均匀；如果Ｑ值高于０．７的话，则会使频率响应在ｆｃ处出现较大幅度的上冲，导致频率变化剧烈，因此不宜采用。
　　需要注意的是：ＴＤＡ７４８１的{8}脚在集成电路内部已经与散热片相连，因此使用时应处理好散热片的绝缘问题。
