触发器构成的振荡电路图

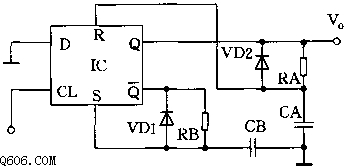

  如图是用CMOS电路D触发器组成的占空比可调的脉冲电路。
  设电路初始状态Q为低电平，Q'为高电平。Q'端通过RB对CB充电，使CB两端电压逐渐上升，直至达到置位电平，则Q'由高变低，Q由低变高，CA开始被充电，CB通过RB并联的二极管VD1放电，CA两端电压逐渐上升，直至达到复位电平，则Q由高变低，Q'由低变高，完成一个脉冲振荡周期。
  如果输出脉冲从Q端输出，脉冲持续时间TA=0.7RA.CA，截止时间TB=0.7RB.CB，重复频率f=1/（TA+TB）。由图可知，决定时间常数TA与TB的是两个完全分开的RC网络，可独立调节其数值而互不影响，实现占空比可调节的脉冲发生器。该脉冲发生器与数据端D与触发器端CL的状态无关。

$show_page$
  如图是用D触发器组成多功能振荡器。该振荡器具有起振/停振控制，相位控制和占空比可调控制的功能。Vc为起停控制电压，当Vc为低电平时，由于二极管VD1、VD3的箝位作用，使D触发器的复位端R和置位端S的电位为0.6V左右，此值小于门限电平，D触发器维持原状。当Vc由低向高跳变时，D触发器输出状态取决于输入电压Vp。若Vp为低电平，输出电压Vo亦为低电平；若Vp为高电平，输出电压亦为高电平。由此可见，Vp决定了振荡波形的起始电压，亦决定振荡器的相位。所以Vp又可称为相位控制电压。其振荡工作过程同图1电路一样。

$show_page$

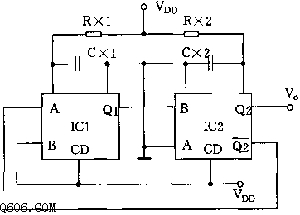

  如图是用双单稳态触发器CC4528构成的占空比和频率可调的多谐振荡器电路。它是将两个单稳电路(一块CC4528)连接起来，每当一个单稳脉冲结束，就促使下一级单稳脉冲产生，从而使电路维持多谐振荡。该电路可以调节两个单稳的外接Rx和Cx元件来改变振荡频率，同时很容易得到占空比可调的振荡输出。它的占空比可以在一个很宽的范围内调节。

$show_page$

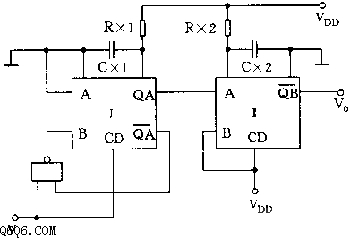

  如图是用CC4528组成的键控振荡器。当键控输入V1为高电平时，经2输入与非门从负跳变触发单稳电路I，由QA的上跳变去触发单稳电路II，从QB'输出振荡脉冲。振荡频率由单稳电路I的外接元件Rx1和Cx1决定，占空比由单稳电路II的外接元件Rx2和Cx2决定。
  当V1由“1”变“0”时，单稳电路I复位，停止输出振荡脉冲。

$show_page$

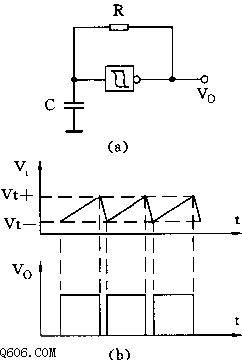

   如图是用施密特触发器附加一个电阻和一个电容组成的振荡器电路。当输出端为“1”时，经电阻R向电容C充电直至上限阀值电压Vt+，输出由“1”变“0”。然后，电容C上的电压经R向输出端放电至下限阀值电压Vt-时，输出由“0”变“1”，如此周而复始，电路引起振荡。

$show_page$
  如图是可调用施密特触发器构成的占空比可调的多谐振荡器。图中，用二个可调电阻R1和R2分别与两个极性相反的二极管相接后并联。当改变电阻R1的阻值时，可改变振荡器的充电时间常数，从而改变了输出脉冲的高电平宽度T1；当改变电阻R2的阻值时，可改变振荡器的放电时间常数，从而改变了输出脉冲的低电平宽度T2.
