自修时间控制灯电路图

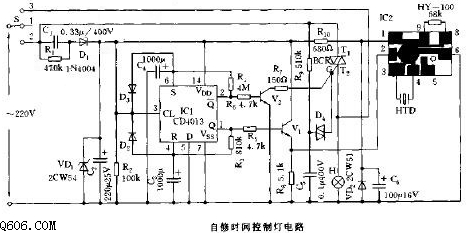

  图中所示的是学生自修时间控制台灯电路。它具有作息时间控制功能，能使台灯亮光照射45min（分钟）后，又转入弱光照射10min，在弱光照射的同时，还放送出优美动听的乐曲，用以休息解除学习疲劳，它能够循环往复，控制时间，此灯还具有常开常关功能，用以正常照明使用。
  电路原理：此电路主要由IC1 1/2双D触发器及音乐集成电路IC2 HY-100组成。IC1构成一具有双输出端的多谐振荡器，振荡周期t=t1+t2，分别由R4、C4与R3、C3的时间常数决定。
  此电路两种功能的转换由S控制，S是一个单刀三掷转换开关。其置1位时，电路全部关断，用于常关状态。S置3位时，用于台灯常开状态，此时台灯可全光长时间照明。

  S置2位时，则控制电路得到经电容降压，整流和稳压后的6V直流电。此电压加至IC1 3脚CL端，振荡器起振，Q端变为高电平，V2导通，BCR导通，台灯通电发光。Q端的高电平，经R4向C4充电，C4上电压升高，触发振荡器翻转置位，Q变为低电平，V2截止。这时BCR的触发信号主要来自经R9、C5及D4所组成移相触发网络的交流电信号，BCR导通角变小，使灯H得到的交流电压只有80～100V，因此灯亮度变暗。由于置位输出端Q=1.V1导通，使IC2得电，奏鸣音乐，同时，Q端高电位又经R1向C1充电，C3上的电压不断升高，约10min后，C3上升高的电压又使振荡器复位，Q=0、Q1=1，BCR又经V1得到触发信号，导通角增大，电灯变亮。
  元件的选择与调试：C1、C5耐压值应大于400V，R1选用0.5W电阻，HTD选用HT-27型压电陶瓷片；D2、D3用1N4148开关二极管，V1、V2用9013硅三极管，D4用D83型双向触发管，BCR用3A600V双向可控硅，如TLC336等，需加散热片；H选用40W或60W的白炽灯；S选用KN3-212 AC3A/220V转换开关，其余元件参数如图所示。调试时，调R4，R3的阻值，使灯光强弱持续时间符合要求。
