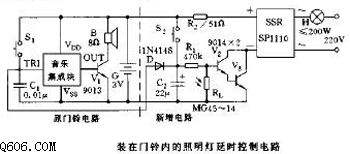

装在门铃内的照明灯延时控制电路图

  图中所示的是安装在门铃内的延时照明灯控制电路，当夜间有人来访按响门铃时，门外照明灯会自动点亮片刻，既可使主人看清来人，又使来人适应环境，当主人送客或出门时，在房间内也可控制门外电灯点亮延时熄灭。
  电路原理：虚线左边部分为门铃电路，右边为照明延时控制电路，当夜晚客人来访按动门口的按钮开关S1时，门铃发声，同时电源G通过S1和隔离二极管D对C2快速充电，并经R1向V2、V3组成的复合三极管提供合适的偏流，使V2、V3导通，交流固态继电器SSR控制端有电流流过，其输出端随之开通，电灯得电发光；人手松开S1后，C2放电电流继续为V2、V3提供偏流，故H能够延时点亮，此电路约延时1min（分钟），直至C1两端电压下降到1.4V以下为止。

  电路中，光敏电阻Rl作为复合三极管的下偏流电阻。它可使白天（Rl因光照呈低阻）按响门铃时，V2、V3始终无法获得合适偏流而导通，故电灯H也不会发光。S2为室内按钮开关，当主人送客或外出时，按动此开关，门外电灯H也同样会点亮且延时熄灭。此时门铃不发声。
  元件选择：SSR采用SP1110型交流固态继电器，V2、V3也可采用3DG8型NPN三极管；MG45-14型光敏电阻也可用暗阻大于10m欧的其他型号光敏电阻来代用。
