盲人用电气手杖电路图

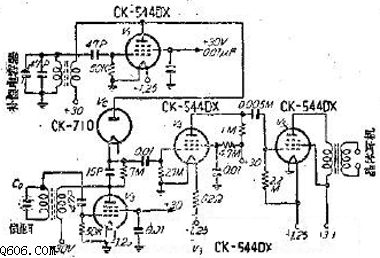

  耳聋的人可以用半导体超小型助听器助听，双目失明的人，也可以制成装有振荡器的特殊手杖。这个手杖中如图，它装有两个振荡器，平时使它们产生零拍。当手杖接触地面或者接近地面时，就产生差拍。只要手杖端部接近距地面4寸的地方时，就会产生拍频。
  电子管全部用超小型的，当然其他各元件也应该是超小型的，并且最好使用印刷电路。图中的V1和V3的电路，是上面所讲的两个振荡电路，振荡频率大约是2～3兆周。V1电路的Co是装在手杖端部的特殊电容器，当手杖接近地面时，它的电容量就发生变化。图中V2是二极整流管，用来作两个振荡器拍频的检波器；V4、V5是低频放大电路。

  当手杖接近地面时，老是可以听到差拍声，如果差拍完全消失，那就是说在手杖下面有3～4寸以上深的坑。这个手杖比较一般盲人所用的手杖要方便。电池当然要小型的，一个甲乙电池在普通情况下，可以用一个月，使用颇为方便。如果没有图中的电子管和小型元件时，那么这个电路就无法安装。
