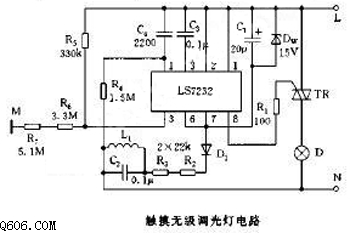

触摸无极调光灯电路图

  故障现象：此触摸无级调光台灯（陶瓷灯座），选购时控制、调光均正常，带回家使用时，在正确接通电源的情况下（这类灯具的火、零线不能接反），灯自动打开并由亮到暗再到亮不断地循环变化。用户认为灯控电路出故障，拿回商店要求调换，在商店试验时又一切正常。拿回家使用时仍出现失控现象，如此反复几次，最后只好拆开修理。

  分析检修：初步判定控制电路无问题，触摸无级调光灯的控制极使用的是LS7232电压控制端，触摸极接到陶瓷灯具上，由于陶瓷材料电阻大，为保证灯控其触发灵敏度调得很高，而灯具外壳体积较大，易受现场干扰因素的影响（指使用环境的电源质量、湿度、空间电磁干扰强度等）。分析干扰信号来源，进行了对比分析试验，电源及空间干扰的影响可以排除，正常使用地点和失控处惟有湿度有较大的差异，在商店选购时，试验是在柜台上进行（玻璃柜），其绝缘度不易受到干扰。用户家中由于系新建住房，湿度大，灯具外壳和家具一起成为触摸极，所接收到的感应信号增大，达到控制下限从而使灯具误动作。
  为证实上述分析又做了一个实验，将灯具放到一个干净的玻璃板上使用，结果一切正常。因此，此调光灯是由于灯控电路的触发灵敏度调得太高，使其适用范围变窄。在特定的环境条件下产生失控。为解决这一问题，可用两只电阻（5.1M欧和2M欧）串入触摸控制极，将触发灵敏度调小，解决了失控问题。
