床头延时灯电路图

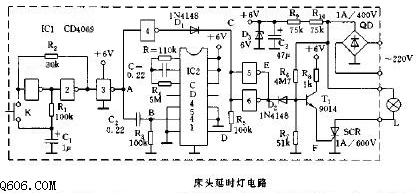

  如图所示电路，按一下开关K，灯亮，接着再按一下灯灭。如果灯亮后不再按K，则延时一段时间t之后灯会自动熄灭，如在自动熄灭后，再按两下开关K，灯又会再点亮。
  电路原理：IC1（CD4069）1、2、3组成双稳态电路，每按开关K一次，电路翻转一次，A点的电平也随之交替变化。
  IC2（CD4541）、R、C、R4等组成延时电路，当A点变为高电平时，由C2、R3形成微分脉冲触发IC2复位，延时开始，C、D两点均为低电平（灯亮）。延时若干分钟（本电路为30min）后，D变为高电平，灯熄灭。当A变为低电平时，C为高电平，也会使灯熄灭。

  T1、R6、R1、R8等组成过零触发电路，触发可控硅导通。而可控硅的截止却受E点电平控制，E为“1”，可控硅导通，若为“0”则截止。
  D3、C3、R9、R10、QD组成直流电源，供各部分电路电源，同时还提供过零信号，电路延时时间长短，可通过RC选择，如果需要可引出开关对延时分挡。
  元件选择：单向可控硅和全桥的耐压应大于400V，电阻R9、R10应大于1/4W，其余元件按图标选择即可。
