全自动豆浆机的电路基本检测方法

电路基本检测方法
    (1)豆浆机电路的基本特点

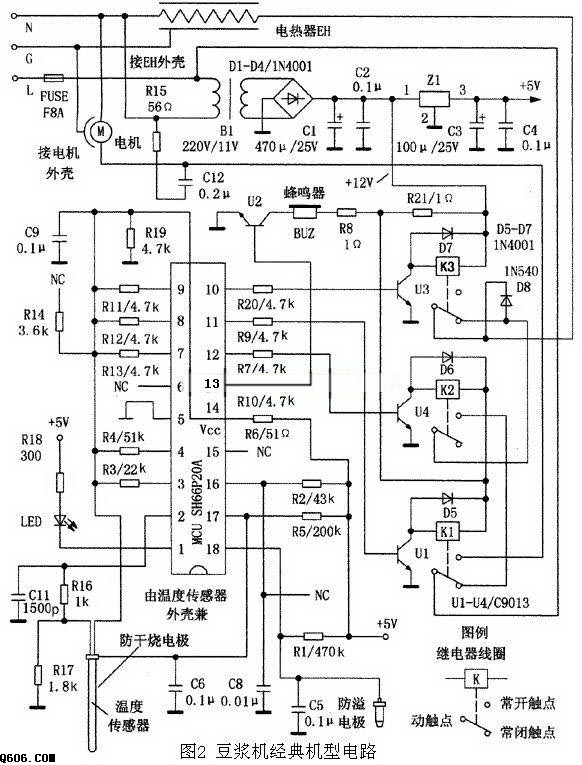

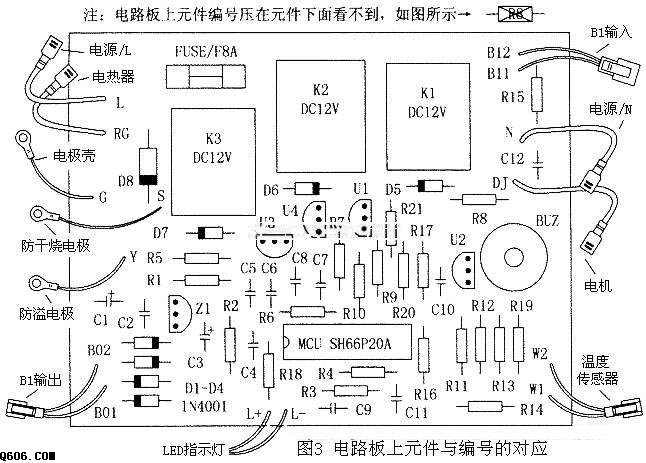

    图2所示。为九阳经典机型电路图，具有广泛的代表性。一般豆浆机的预热、打浆、煮浆等全自动化过程，都是通过 MCU有关脚控制，相应三极管驱动，再由多个继电器组成的继电器组实施电路转换来完成。只要掌握这一条基本规律，就可对所有机型的豆浆机进行电路检查，排除各类故障。但是，有些机型电路板的制作有点问题，它是将元件的编号压在元件下面的，因此在电路板上只能看到元件，而看不到元件编号，这样对于电路的检测极不方便。为此，本文给出图3所示。图中将各元件编号，一一标出。

(2)电阻、电容及二极管、三极管的基本检测方法
    这几种元件的检测大都可在路测量，必要时可取下来单独测试，方法很简单。
    (3)MCU芯片的基本检测方法
    由于电路板安装在机头内，检测十分不便，即使想法可以检测，然而在机头内带电测试风险较大，为此笔者利用检测MCU各脚对地阻值来判断。表1列出MCU引脚对地阻值，由此表可以看出，MCU引脚对地阻值有明显的规律性，4个控制引脚和两个检测引脚，红笔测皆为4.5 kΩ，黑笔测控制脚皆为8.2 kΩ，检测脚皆为8.6 kΩ。如果所测阻值偏离表中数据，表明所测引脚不是内部击穿或开路，就是外围元件有问题。

    (4)继电器基本检测方法

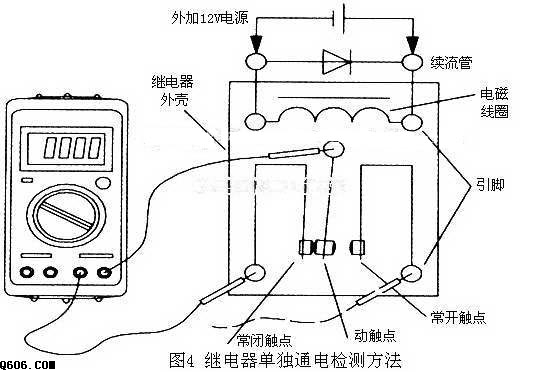

    由于豆浆机工作时离不开水和蒸汽，所以机头进水，部件受潮、发霉，用户稍不注意就会发生，对继电器造成威胁。而且继电器自身电流负载很大、转换频繁，因此很容易将触点烧坏，使豆浆机无法工作。同样，在整机带电条件下，对继电器检测很困难，为此笔者采取对继电器单独通电法进行检测，如图4所示。外加一个DC12 V电源，注意将该电源正极接在续流二极管负极上，负极接在续流二极管正极上，接通或断开外加电源，应该听到继电器吸合与释放动作发出的声响，而且测量常开或常闭触点，应该有接通或断开相应的反映。如果继电器无动作反映，表明继电器电磁线圈有问题，对于图2所示电路，正常情况K1、K3电磁线圈阻值为380 Ω，K2为190 Ω。如果无相应的接通或断开反映，说明这是触点己被烧坏的缘故。
   豆浆机所用继电器，工作电压多为DC12 V，触点负载额定电流多为10 A(28VDC)。由于豆浆机工作条件的特殊需要，继电器的代换，应当选择知名品牌的优质继电器。

    笔者发现，有相当一部分豆浆机电机功率余量太小，因功率不足，温升过高，再加上进水、受潮等客观因素而烧坏电机，几乎是各机型的一种通病。对电机应首先直观检查，看电机各绕组是否有烧焦、短路和断路等现象，换向片和碳刷是否损坏，电机上及其周围是否有黑色粉末，用手转动电机是否灵活。电机工作不正常或不转，而直观检查未见异常，那么就要对电机绕组进行检测。

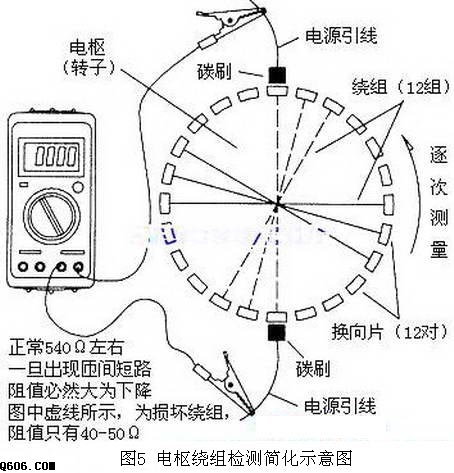

    对电机绕组检测可用多种手段。本文介绍一种最简单、最方便的检测方法，供同行参考。如图5所示。断开电机与外部连线，将表笔夹分别夹在碳刷后面的引线上，用手转动电机轴，逐次测出每对换向片之间电阻值，正常阻值约为540 Ω左右，如果阻值降为50 Ω 以下，说明连接在这一对换向片之间的绕组己被烧毁或己被击穿，出现匝间短路。图5为简化的示意图，将换向片间相对应的绕组用一条圆的直径表示（用虚线直径表示被烧毁的绕组)。用此法检测，不需要拆开电机，就能够迅速判断电机是否损坏。
