S7-1200做主站检测DP通信从站故障方法

1、使用博途软件中的扩展指令“DeviceStates”，如下图：

关于该指令的详细信息可以查看手册。
2、根据指令说明定义几个参数变量，如下图：

注意：State参数是一个128位的布尔型数据，DP是128位，这里使用了一个数组。

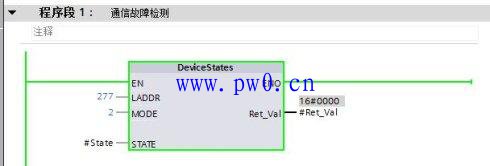

3、调用该指令，如下图：

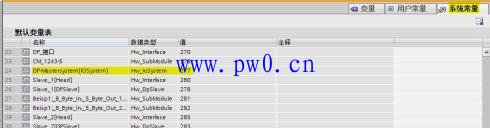

指令中的LADDER是DP通信主站的硬件标识符，可以在变量表的系统常量中找到，如下图：

MODE是选择要读取的状态信息，这里使用的是2，是指IO设备DP从站故障。
4、模拟故障，此时可以在诊断中查看故障，如下图：

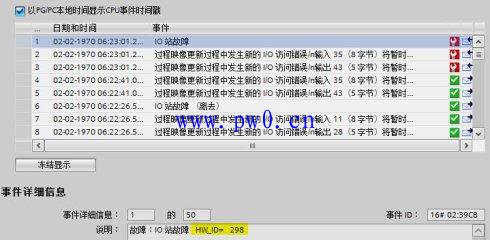

也可以查看发生故障的设备硬件标识符，如下图：

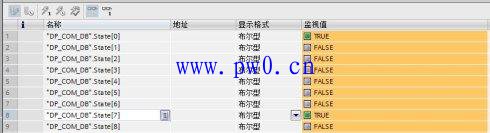

使用故障信息，监控如下图：
