曲轴位置传感器是发动机电控系统的主传感器，如果曲轴位置传感器出现故障，发动机将出现启动困难现象，启动后发动机的加速性会受到很大限制，发动机的最高转速不会超过3800r/min，同时发动机的排放恶化。下表所示为曲轴位置传感器故障排除结合图a执行诊断步骤。


图a 曲轴位置传感器电路图
启动时发动机不转或转动缓慢怎么办?

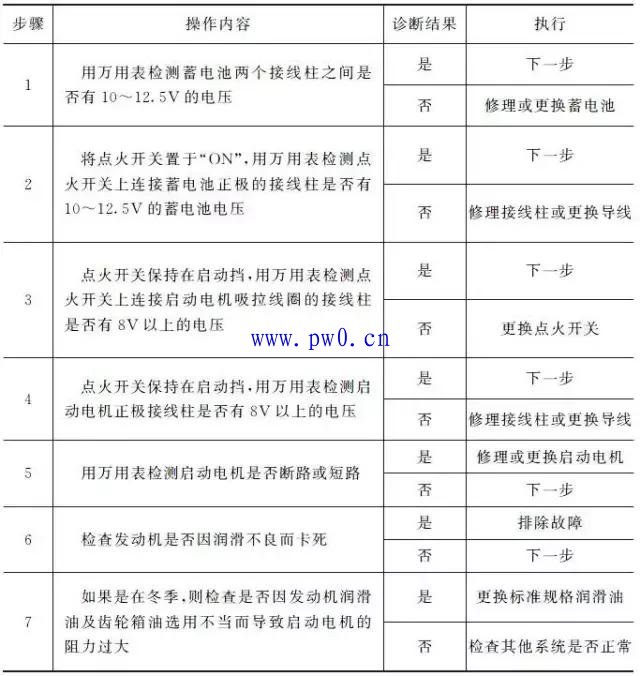

出现该问题时主要应检查电压、起动机、搭铁系统，在现代轿车里，润滑油对汽车启动的影响是非常小的，因此基本上不用考虑润滑油的问题，但是要考虑发动机是否有自身阻力过大的问题。排除方法见下表。

热车启动困难怎么办?

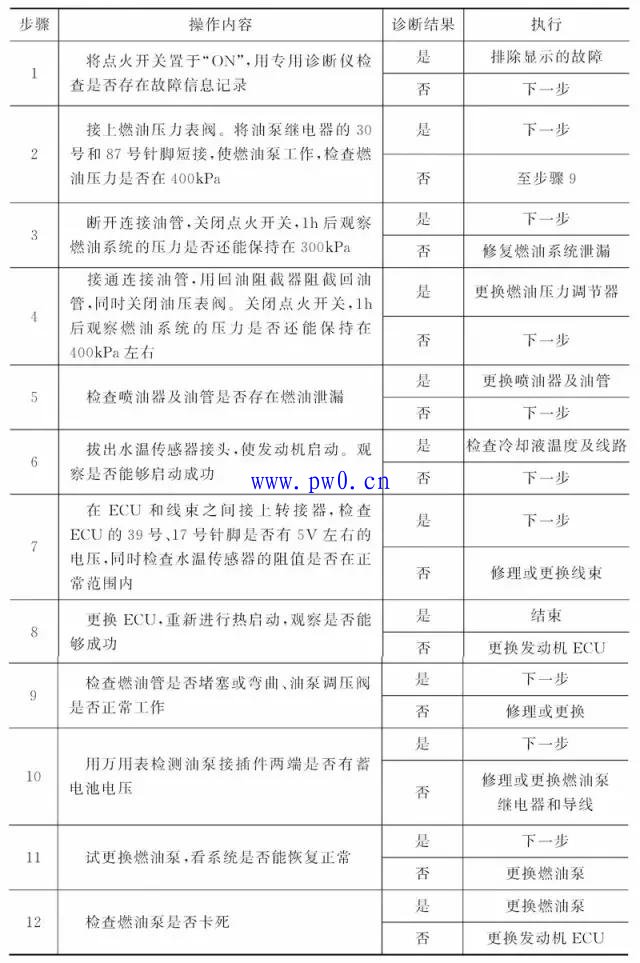

热车启动困难与很多系统有关，如蓄电池、节流阀体、水温传感器等。还与发动机机械部分有关，比如，在气门封闭，热车状态的时候，发动机热膨胀会导致发动机阻力增大。其排除方法见下表。

发生周期性不稳(ECU断电后必须重新自学习)怎么办?

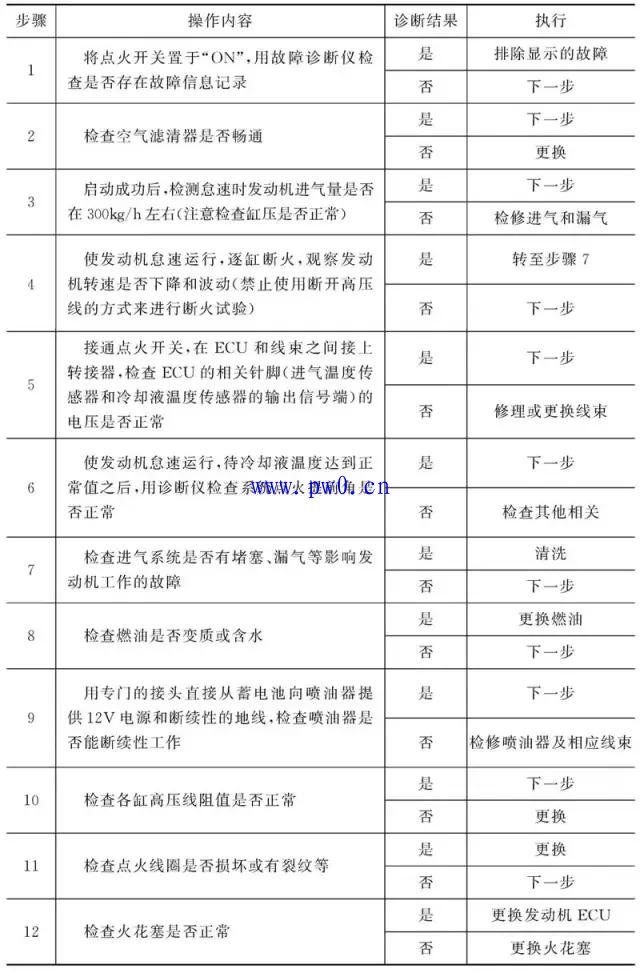

发现周期性不稳时，主要应该检查进气系统有无漏气现象，或者电子节流阀体是否失效。检查电子节流阀体的方法是打开点火钥匙的同时，节气门会有微动，在自检的过程中，节气门应该随着油门踏板的动作而动作，见下表。

怎样从汽车上卸下发动机总成？
从汽车上拆下发动机总成前，先将与发动机相连的管路、附件和导线拆开，然后将变速器与发动机分离，最后将发动机用吊装设备吊出发动机舱，具体操作步骤如下。
01 依次断开蓄电池负极和正极电缆。
02 拆卸发动机室罩盖。 www.dgzj.com
03 拧松车轮固定螺栓，然后举升车辆，拆卸左、右车轮。
04 拆卸发动机下护板，排空冷却液及发动机和变速器油。
05 拆卸蓄电池固定连接板上的螺母和螺栓，取下蓄电池总成。
06 断开发动机的电气线束连接，包括供电线束和搭铁线。
07 拆卸蓄电池托架螺栓，取下蓄电池托架。
08 脱开曲轴箱通风管，取下空气滤清器总成。
09 拆卸离合器拉索。
10 脱开散热器水管和暖风水管。
11 断开燃油软管和动力转向泵油管。
12 拆卸空调附件皮带，脱开空调压缩机上插接器，拆卸螺栓，使空调压缩机与固定支架分离，并将其固定在车身上。
13 脱开后氧传感器插接器，取下三元催化器和前排气管总成。
14 拆卸半轴，然后拆卸发动机抗扭支架。

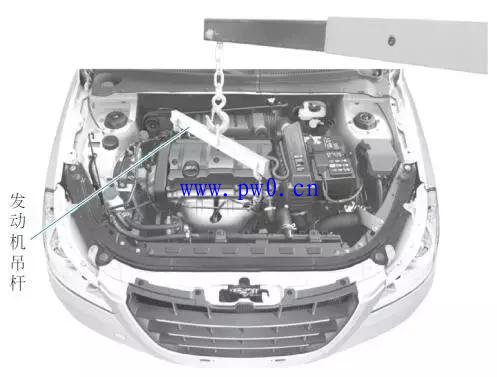

15 如下图所示，使用发动机吊杆将发动机总成固定在发动机吊杆的起重臂上，用发动机吊架稍稍吊起发动机总成。

16 拆卸发动机支架，然后从车上吊出发动机总成。
拆卸和安装部件时的要点有哪些？
01 蓄电池：断接蓄电池时，按规定的顺序操作以防短路。
02 螺栓：按照规定的顺序松动或紧固螺栓，以防止设有多个螺栓的部件变形。
03 螺栓粘接剂：为防螺栓变松，给一些螺栓涂加锁止粘接剂。
04 转动部件：拆卸和安装转动部件（如皮带轮）上的螺栓和螺母时，确保各转动部件的状态稳定。
05 塑性域螺栓：有一种特殊螺栓可被紧固到规定扭矩，它被称为塑性域螺栓。
06 密封填料、密封垫：为防漏油，一些部件装有密封填料或密封垫。
07 凸轮轴：拆卸和安装凸轮轴时，要保持气门弹簧的弹力均匀分布，并保持凸轮轴水平。
08 压入部件：齿轮或轮毂类部件被压入并紧密结合，用压力机和专用工具来安装和拆卸这些部件。
09 油封：为防漏油，一些部件装有密封填料或密封垫。
10 卡环：它是一种圆形的部件，可安装在不同的位置上，以防止松动。
11 锁止螺母、锁紧盘：它们能防止松动。
12 安装位置、方向：部件的安装位置和安装方向是有规定的。
13 软管、夹子：管道和软管由夹子固定，断开和连接软管时，选择恰当的工具并采取正确的方法。
14 确保正确处理SRS 气囊，否则，该装置有可能引爆并导致人身伤害。
松动和紧固螺栓的顺序是怎样的？
松动和紧固时应遵循规定的顺序，每次都均匀少许地松动和紧固螺栓以防其变弯。

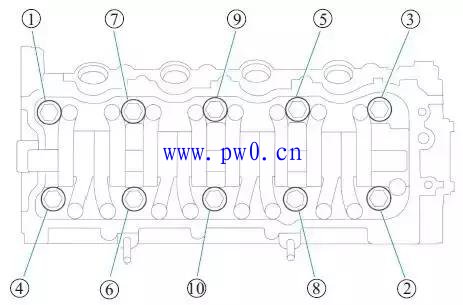

01 拆卸矩形部件（如气缸盖）时，从外侧向内侧松动螺栓，如下图所示；安装时，从内侧向外侧紧固螺栓。

02 对于圆柱形部件（如离合器壳），以对角线方向每次少许松动和紧固螺栓。
03 拆卸盖类部件（如轴承盖）时，从外侧向内侧松动螺栓；安装时，从内侧向外侧紧固螺栓。
只在一侧松动螺栓将导致变形及螺栓弯曲。除去以上部件，有些部件要按特殊的顺序紧固和松动，需要参考维修手册进行操作。
