家用中央空调安装要求图解

家用中央空调安装要求图解
家用中央空调系统中常用的室内机形式有;
超薄风管机、壁挂机、落地式
超薄风管机和落地式安装时与之配套的附件必须包括;

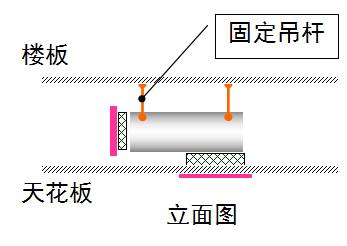

软连接、出风口、回风口、检修口、室内机固定装置

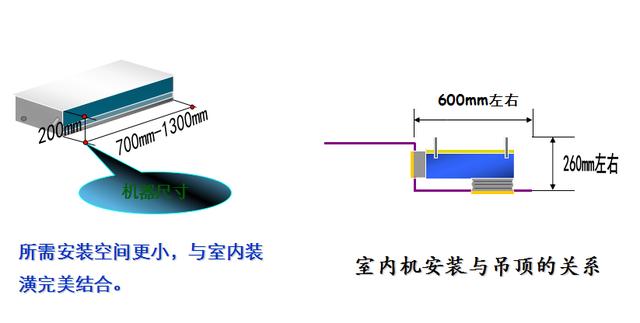

超薄风管机的安装尺寸要求1：

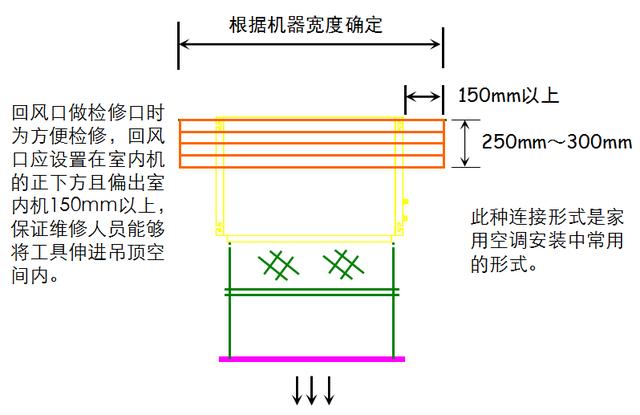

超薄风管机的安装尺寸要求2：

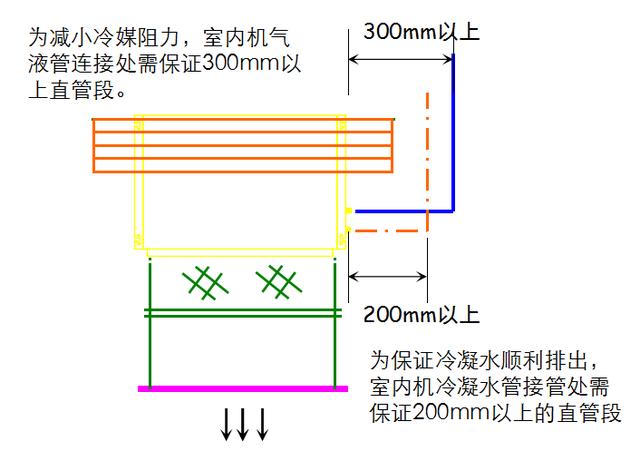

超薄风管机的安装尺寸要3:

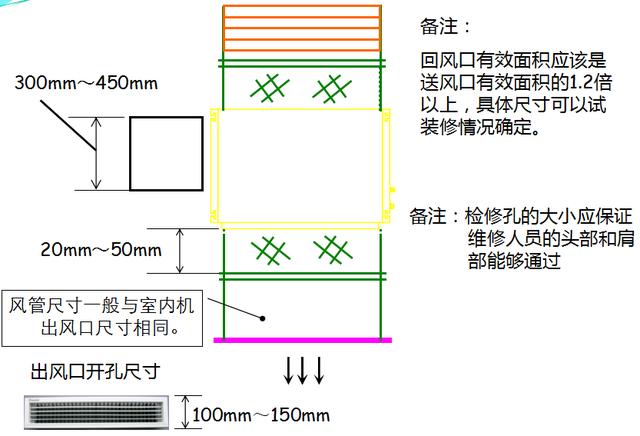

超薄风管机的安装尺寸要求4:

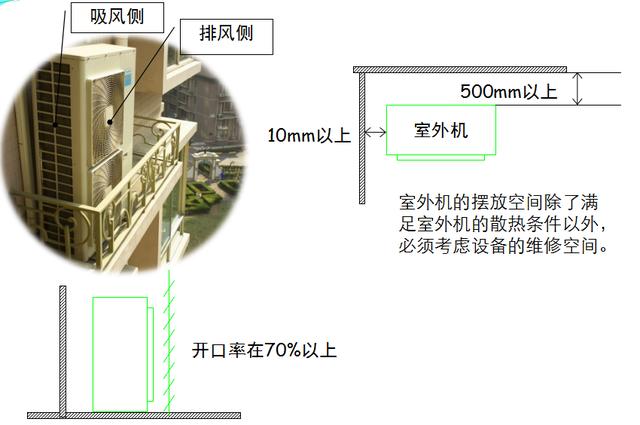

室外机的安装要求
空调室外机一般放置在每户的设备阳台上，并满足室外机的散热要求和吸风要求。
如图所示，在室外机风扇侧不能有遮挡物，如果需要做排风百叶，百叶的开口率需保证在70%以上。
