工业机器人与PLC通讯连接方式图解

如果我们既掌握了工业机器人的编程，又掌握了PLC的 控制技术，那么通过PLC控制机器人就显得非常简单了。只要将工业机器人和PLC有效地连接起来并进行相互之间的信号传输即可。工业机器人与PLC之间的通讯传输有“I/O”连接和通讯线连接两种，下面以最常用的机器人与PLC之间使用“I/O”连接的方式介绍其控制方法。

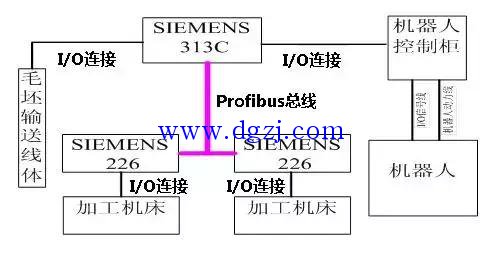

图一：PLC与机器人系统构成
上图PLC采用西门子品牌，S7-300作为上位机，S7-200与机床通过I/O信号相连；S7-300与S7-200使用Profibus总线相连；S7-300与工业机器人使用I/O信号相连；工业机器人主体和控制器之间使用自带通讯电缆（直接接插）连接。

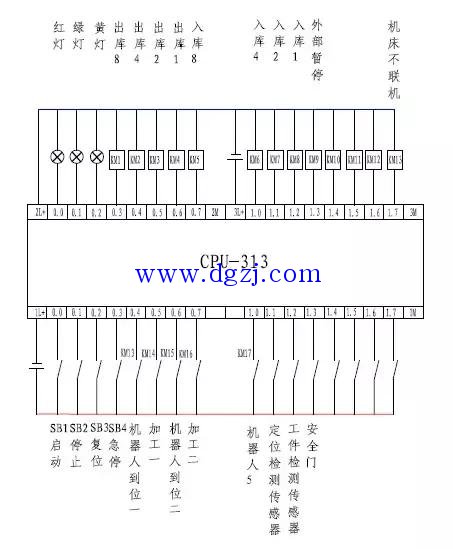

图二：S7-300(CPU-313)输入输出信号

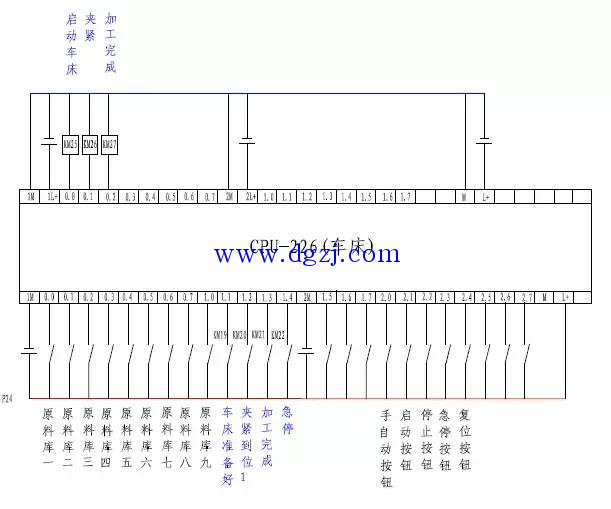

图三：S7-200输入输出信号(控制车床)

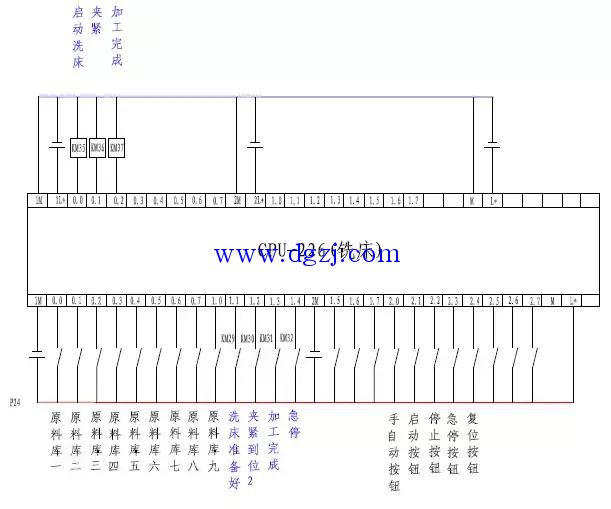

图四：S7-200输入输出信号(控制洗床)
