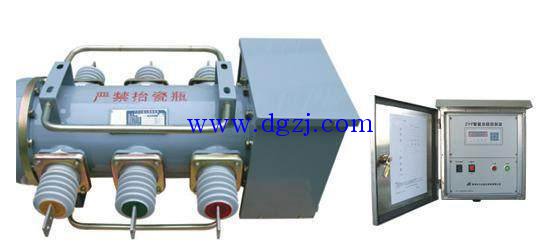

分段器是一种与电源侧前级开关配合，在失压或无电流的情况下自动分闸的开关设备。当发生永久性故障时，分段器在预定次数的分合操作后闭锁于分闸状态，从而达到隔离故障线路区段的目的。若分段器未完成预定次数的分合操作，故障被其它设备切除了，则其将保持合闸状态，并经一段延时后恢复到预先的整定状态，为下一次故障做好准备。分段器一般不能断开短路故障电流。


分段器的关键部件是故障检测继电器（Fault Detecting Relay，即FDR）。根据判断故障方式的不同，分段器可分为电压——时间型分段器和过流脉冲计数型分段器两类。

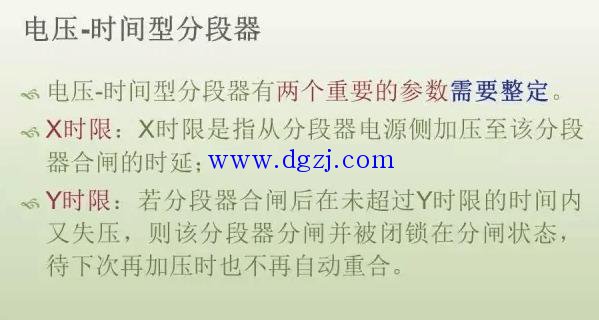

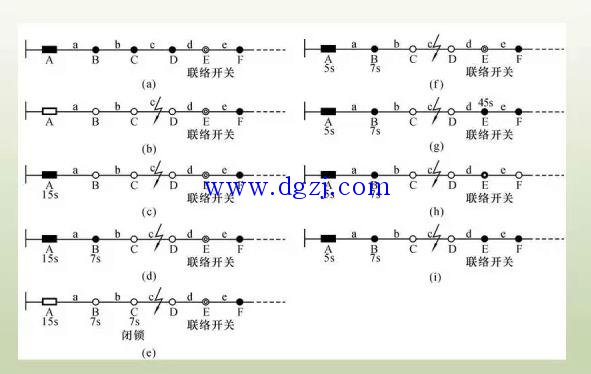

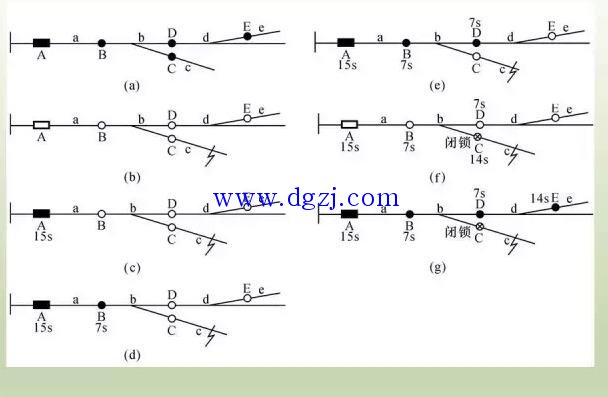

电压----时间型分段器是凭借加压、失压的时间长短来控制其动作的，失压后分闸，加压后合闸或闭锁。电压----时间型分段器既可用于辐射状网和树状网，又可用于环状网。电压-----时间型分段器有两个重要参数需要整定。其一为X时限，它是指从分段器电源侧加压至该分段器合闸的时延；另一个参数为Y时限，它又称为故障检测时间，它的含义是若分段器合闸后在未超过Y时限的时间内又失压，则该分段器分闸并被闭锁在分闸状态，待下一次再得点时也不再自动重合。
