PH值自动控制系统要求：
自动控制时，当PH测量值低于设定值，启动泵,当PH值升到设置值以上时，停泵。
一.本节是学习要点是：
1.PH分析仪到检测PH值（0-14），并且以4-20mA信号输出到西门子S7-300PLC输入模块。这时把模拟量转换成工程单位，也就是转换为0-14.（注意了没有，如果没有转换为工程单位，整个换算过程是很繁琐的，至少是你的高中数学和几何学得不错才能解决）。
2.把转换成工程单位的测量值与设定值进行比较做判断，输出信号控制加药泵（计量泵）。
二.实际项目编程完成过程：
1.打开STEP7新建设项目

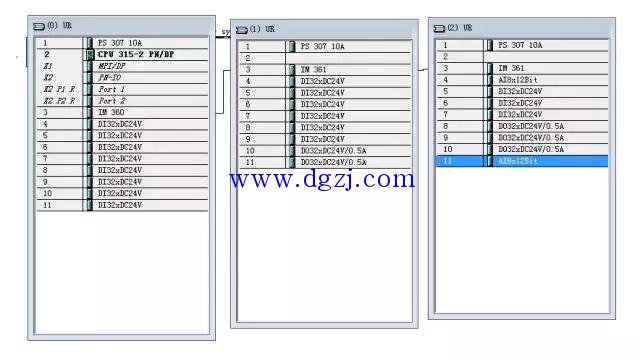

2.硬件组态（注意把模拟量输入模块的地址和开关量输出地址）

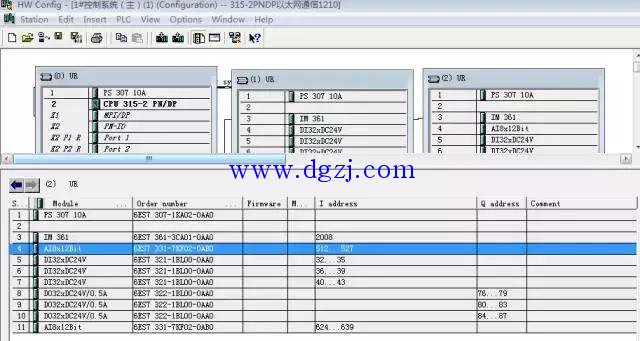

3.模拟量模块放置在第4卡槽，一共有8个模拟量输入通道，现在使用该模块的最后一个通道，也就是第8通道，所以地址是PIW526(注意了，不是PIW527，为什么，大家思考一下)

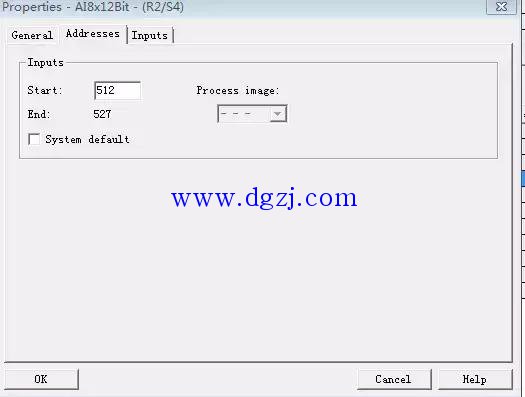

4.起始地址是512，那么第2地址是PIW514，第3个通道是PIW516。。。。。PIW526.

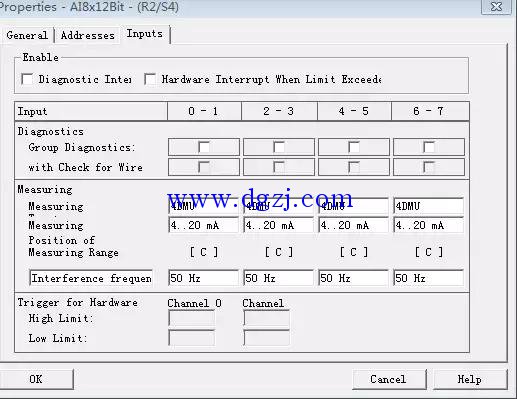

4.模拟信号类型设置，4-20mA.

5.模拟量整定。因为输入的信号是一个整数，打下0-27648，转换成0-14.（为什么要转换，因为这样方便，容易理解）

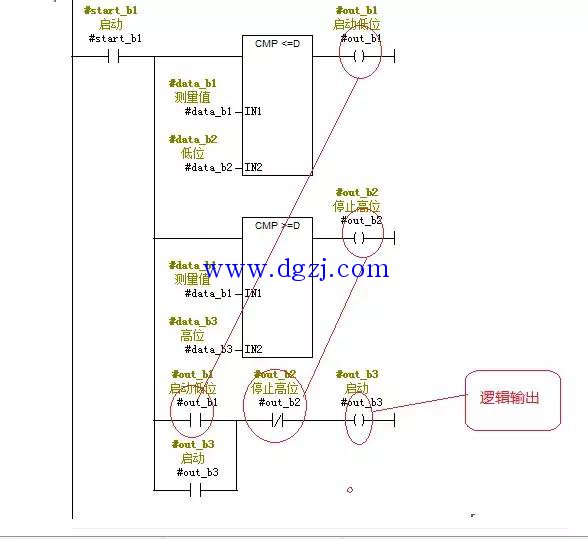

6.泵的启动停止条件判断：测量值与PLC内的两个设定值比较，测量值比设定值低，说明液体显酸性，需要加碱性容易。如果测量的PH值大于设定值，则停止泵。这样，就实现自动控制。

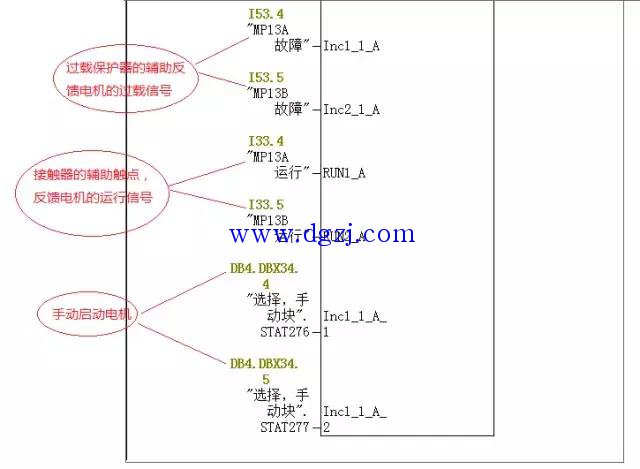

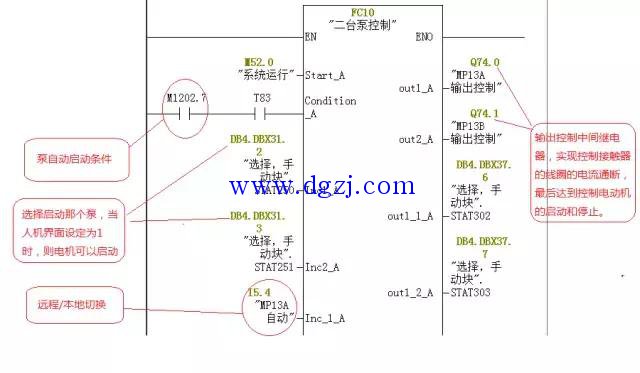

7.下图是上一个程序块的内部结果，是根据需求自己创建的功能程序块。这么做为什么？因为这个程序块可以反复调用，在多处使用，节省编程工作量，也让程序更好理解。

8.根据上面自动判断启动停止泵的条件，来连锁一下泵的启动和停止的最终输出。

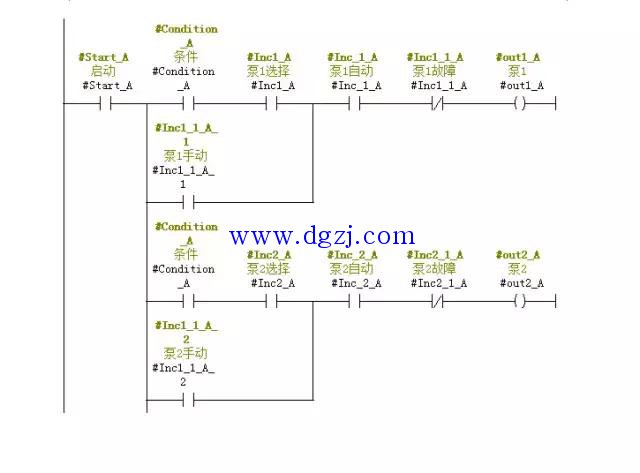

9.以下，就是上面的控制功能块的内部结构和逻辑。
