西门子S7-200读写时钟指令设置说明

西门子S7-200读写时钟指令设置说明

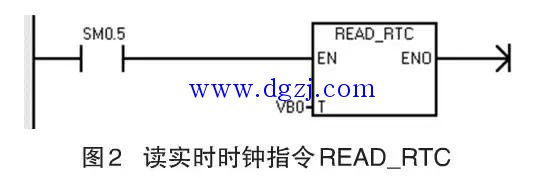

读写时钟指令

注意：
1）对于一个没有使用过时钟指令的PLC，在使用时钟指令前，打开编程软件菜单“PLC→实时时钟”界面，在该界面中可读取PC的时钟，然后可把PC的时钟设置成PLC的实时时钟，也可重新进行时钟的调整。PLC时钟设定后才能开始使用时钟指令。时钟可以设成与PC中一样，也可用TODW指令自由设定，但必须先对时钟存储单元赋值后，才能使用TODW指令。

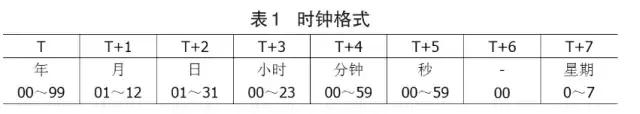

2）所有日期和时间的值均要用BCD码表示。如对年来说，16#03表示2003年；对于小时来说，16#23表示晚上11点。星期的表示范围是1~7，1表示星期日，依次类推，7表示星期六，0表示禁用星期。
3）系统不检查与核实时钟各值的正确与否，所以必须确保输入的设定数据是正确的。如2月31日虽为无效日期，但可以被系统接受。
4）不能同时在主程序和中断程序中使用读写时钟指令，否则会产生致命错误，中断程序中的实时时钟指令将不被执行。
5）硬件时钟在CPU224以上的CPU中才有。



例：保存故障发生时间，但设备发生故障时I0.0接通；将故障发生时间保存到VB100—VB107的存储区中。

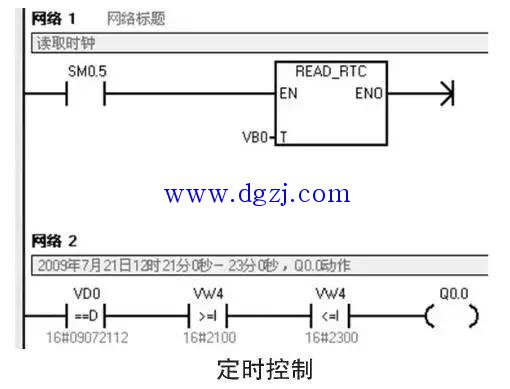

例：定时控制，在2009年7月21例12时21分~23分，Q0.0接通。

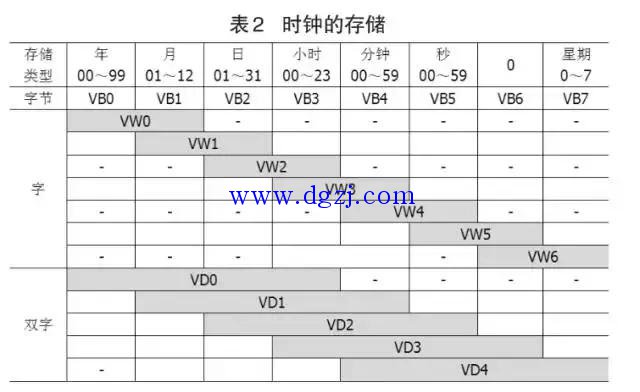

VD0存储的是年、月、日、小时，VW4存储的是分钟、秒（）

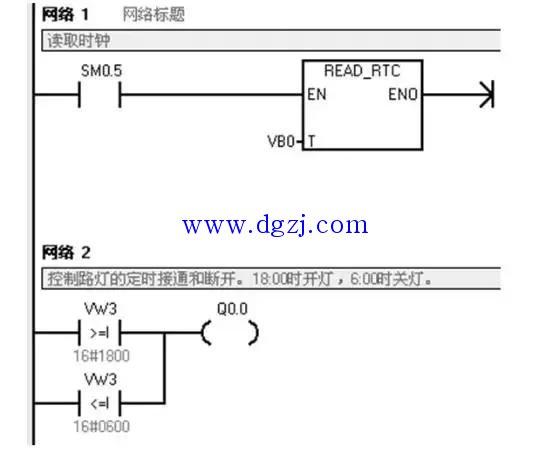

练习：路灯的控制
18:00时开灯，6:00时关灯。
以下的定时控制时间段是串联的。

2

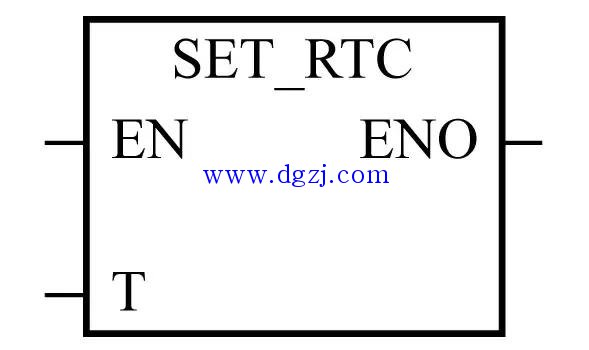

写时钟

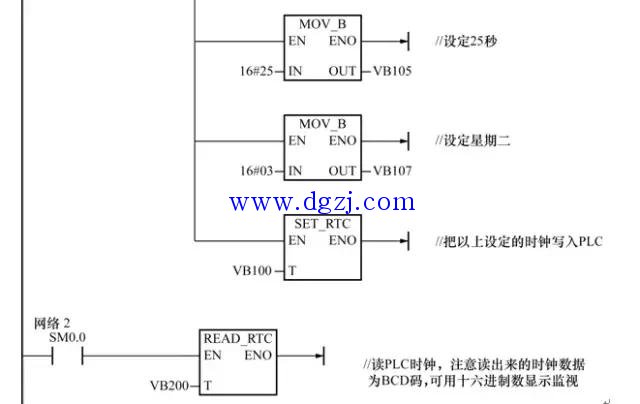

例： 把时钟2008年12月30日星期二早上9点14分25秒写入到PLC，并把当前的时间从VB200～VB207中以十六进制读出。
