西门子plc编程与仿真软件入门

1、 LD、LDN、＝ 指令及其应用

（1）LD是从左母线装载常开触点指令
（2）LDN是从左母线装载常闭触点指令
（3）= 指令是对线圈进行驱动的指令

2、 点动控制线路与程序
电动机的点动控制要求是：按下点动按钮SB，电动机运转；松开点动按钮SB，电动机停机。

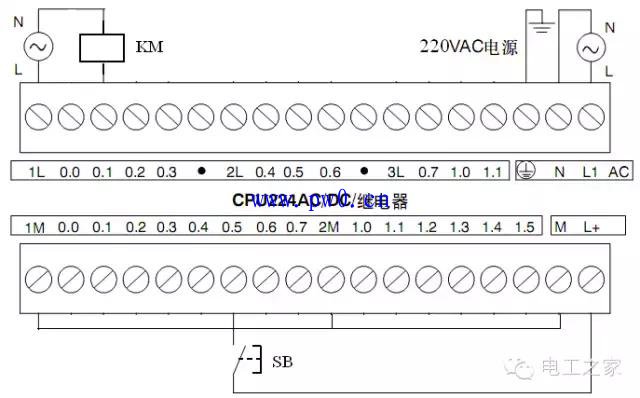

CPU模块型号为CPU224AC/DC/继电器，使用交流电源220V。输入端电源采用本机输出的直流24V电源，M、1M、2M连接一起，按钮SB接直流电源正极和输入继电器I0.5端子，交流接触器线圈KM与220VAC电源串联接入输出公共端子1L和输出继电器Q0.1端子。

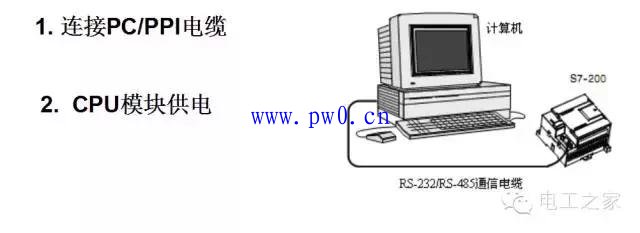

3、 S7-200的连接与编程软件的设置

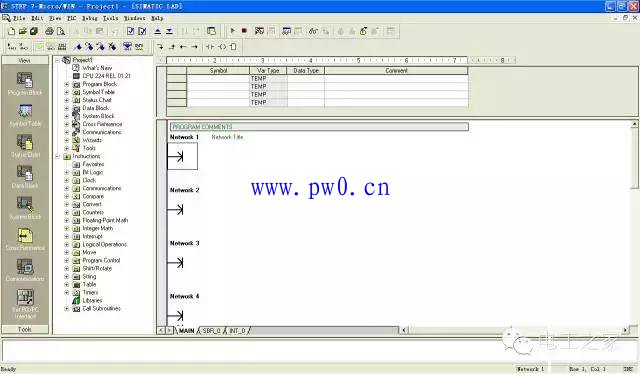

4、启动编程软件

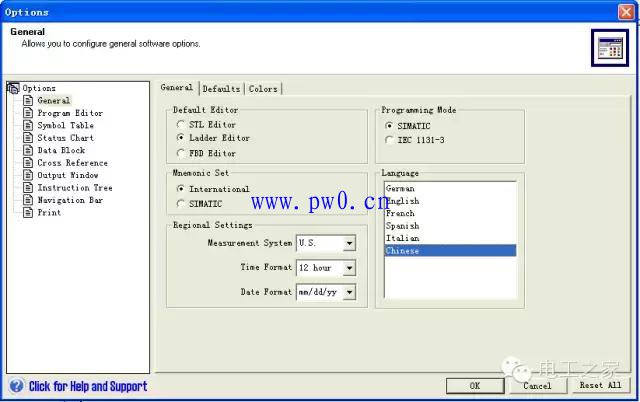

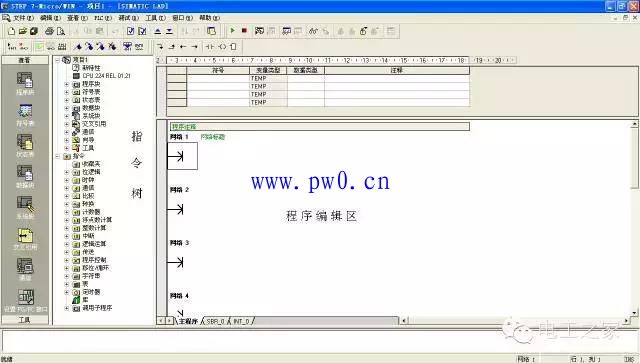

5、从英文界面转为中文界面

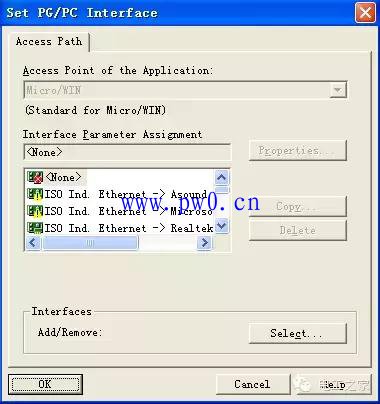

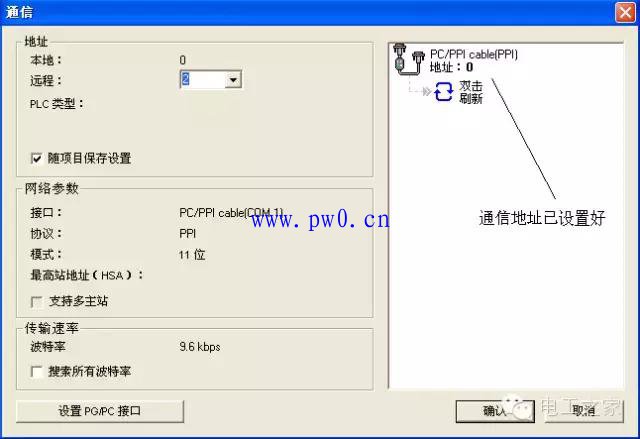

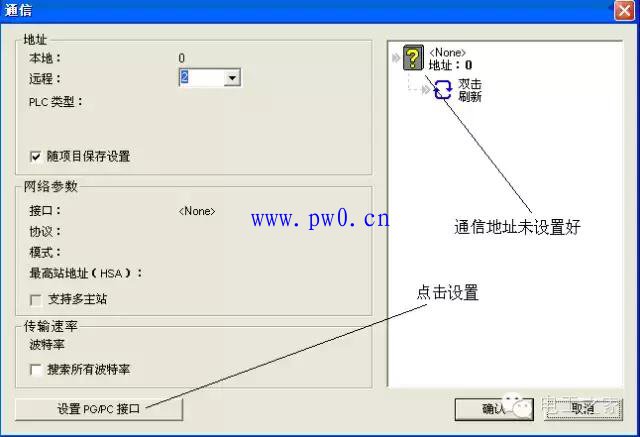

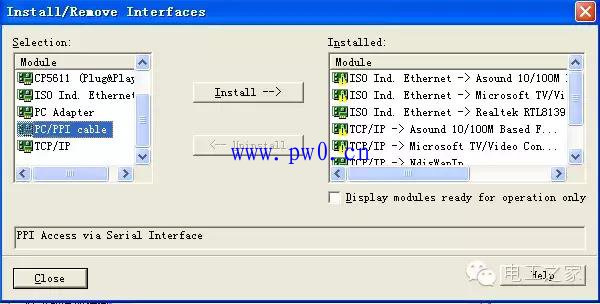

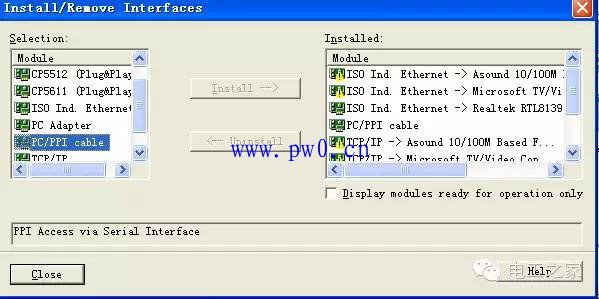

6、通信参数设置
