利用VB编写程序与三菱PLC通讯方法

常用的组态软件有WinCC、组态王、力控等，如果平常练习在这些组态软件可设计并仿真，但与现场PLC通讯时就要按使用点数收
费，有客户用到破解版的组态软件可是破解版的稳定性让人不放心。有没有一种软件能设计组态画面，免费且稳定。本文就跟大家介绍
一种方法：利用VB编写程序与三菱PLC通讯。
第一步.在设计画面前需要安装Microsoft Visual Basic和三菱通讯插件MX Component。安装完后打开Microsoft Visual Basic找到
工程-部件-控件，在“控件”里可以找到与三菱PLC的通讯驱动，包括串口、USB口、以太网口等驱动，根据自己需要在相应位置前面勾
上。如下图

这时就会在Microsoft Visual Basic软件左侧找到相应的驱动图标。

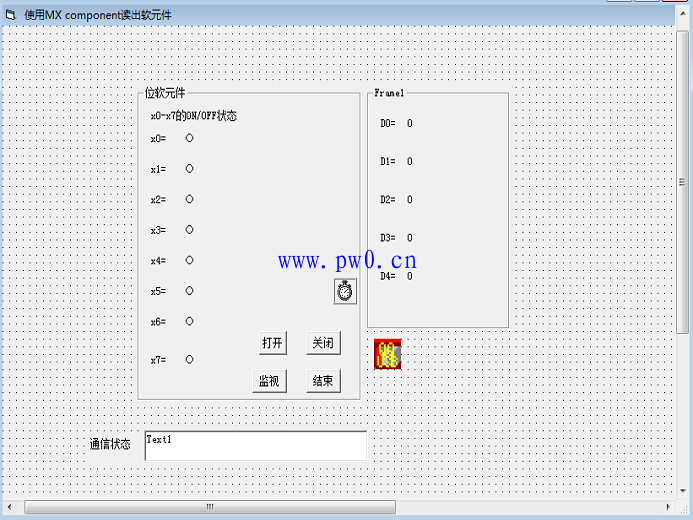

第二步.设计画面。将需要用到的驱动（黄色图标）放入所要编辑的画面，下面是读出PLC位状态和字数据，可以看出画面简洁、显
示清晰。

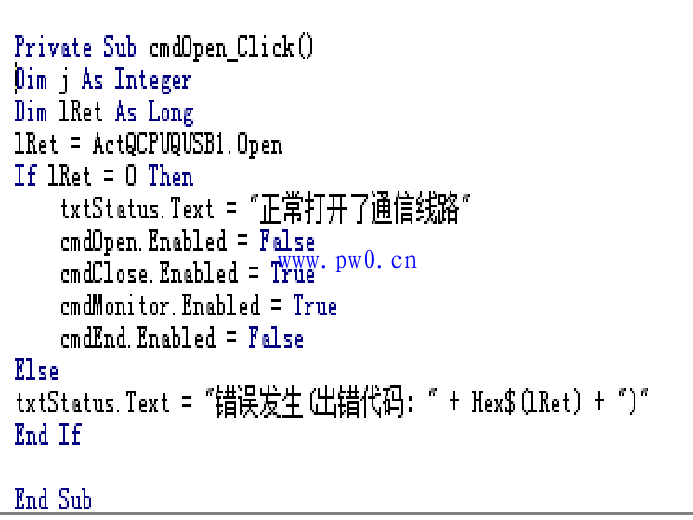

第三步.底层程序的编写也是最重要的一步,下面是通讯打开例子。

注意，因为底层程序编写比较困难，若有客户需要用到此方法进行画面组态
