S71200做主站和称重仪表DP通信图解

S71200做主站和称重仪表DP通信图解

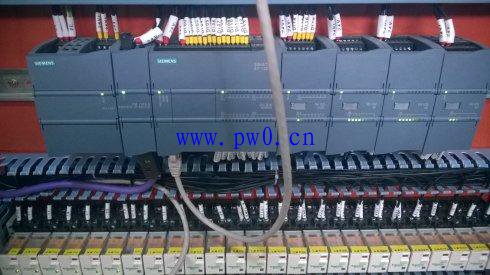

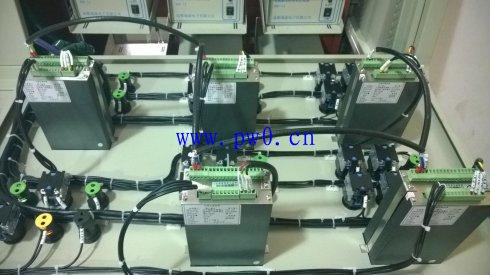

1. 硬件配置，如下图：
使用S7-1200CUP1214C，CM1243-5，带DP的称重仪表。
注意：CM1243-5的8脚是A线。



2. 安装称重仪表的GSD文件，如下图：

安装成功后，可以在博途软件右侧的硬件目录中找到相应设备，如下图：

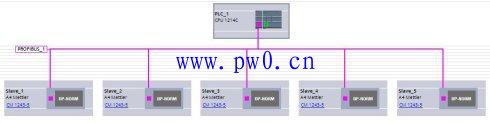

3. 组态称重仪表的DP网络，如下图：

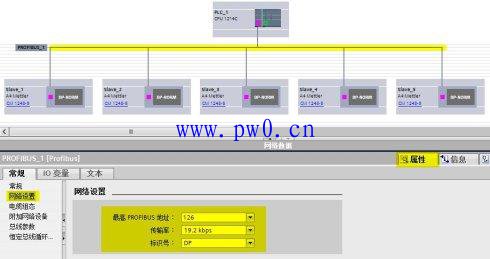

鼠标点击网络中的仪表，可以看到相关参数，如下图：

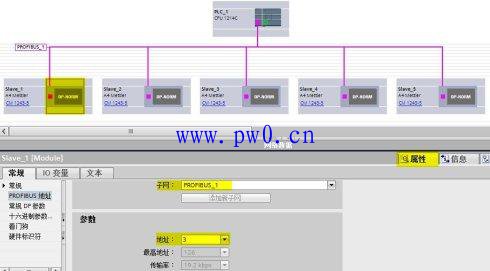

可以修改通信地址和传输速率，由于该款仪表内置19.2kbps不能修改，故此处也应该选择此速率，如下图：

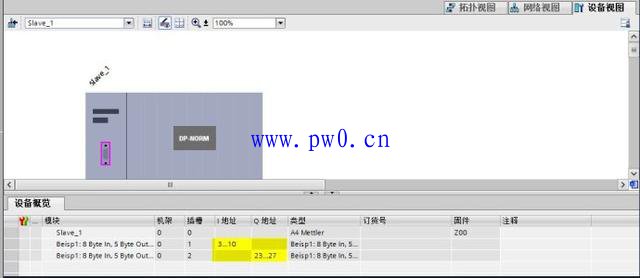

4. 配置仪表数据地址，如下图：
在硬件组态时，系统会自动分配地址，当然也可以手动分配。

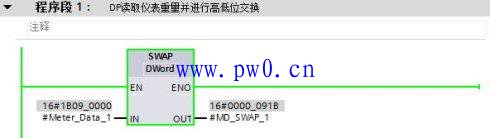

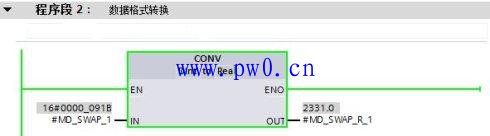

5. 监控通信结果，如下图：

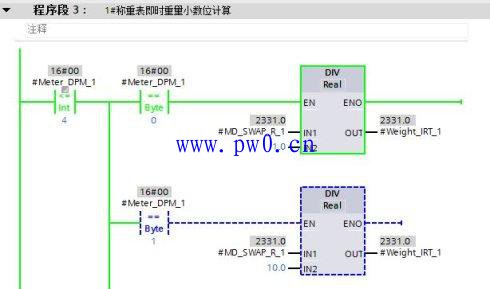

注：该仪表数据类型为有负号长整型数据，所以要进行一些变化才能使用，特别注意要反高低字节。
