杰控FameView与西门子S7-1200CPU以太网连接教程

1. 首先在设备通讯中安装设备驱动，我们选择西门子产品，然后选择S7TCP，点击安装。如下图：

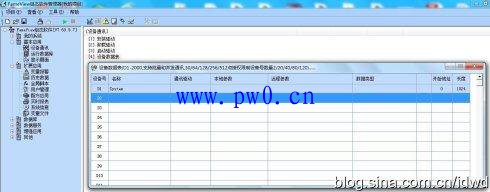

2. 选择设备数据表，选择一个设备号，空白处双击，然后准备创建设备。如下图：

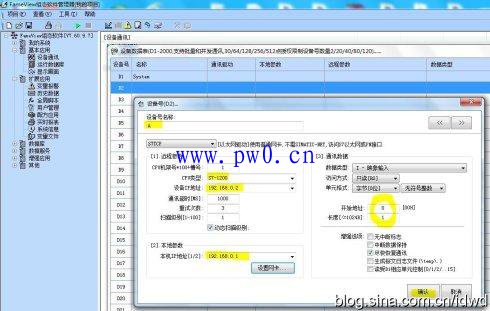

3. 给设备号起名称，选择CPU类型为S7-1200，写入设备IP地址（要和CPU硬件组态时的一致），写入本机IP地址（和CPU在同一网段），写入开始地址和长度。如下图：

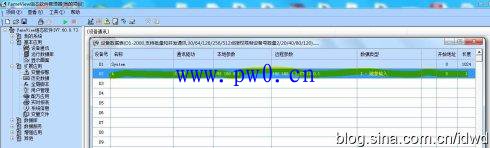

4. 创建完成。如下图：

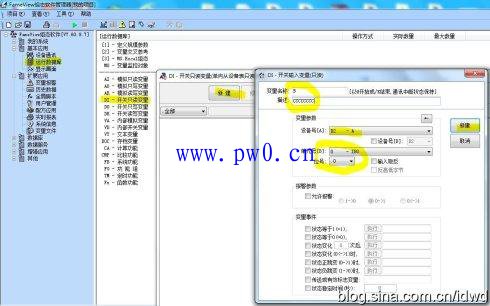

5. 选择运行数据库，建立一个DI -开关只读变量。如下图：

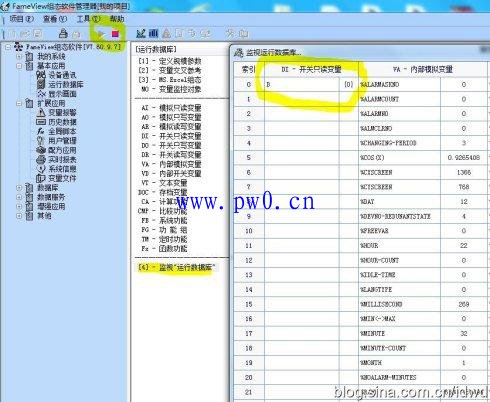

6. 监视运行数据库，查看刚刚创建的那个DI变量，可以看到结果。如下图：
