三菱plc漏型和源型接线图解

三菱PLC的源型(PNP)与漏型(NPN)怎么接线，源型(PNP)与漏型(NPN)怎么辨别？现在在这里为大家分享一下我的解释：
相对与三菱FX3U系列PLC、三菱FX2N系列输入输出扩展单元/模块的品体管输出产品中，包括漏型输出和源型输出的产品
1、漏型输出(-公共端)
负载电流流到输出(Y)端子，这样的输出称为漏型输出(NPN是输出低电平的)，三菱PLC NPN接线图如下：

2、源型输出(+公共端)

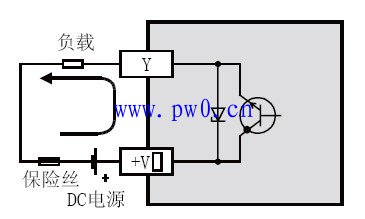

负载电流从输出(Y)端子流出，这样的输出称为源型输出(PNP是输出高电平的)，三菱PLC PNP接线图如下：

总结一句话：输出低电平的是NPN型，输出高电平的是PNP型。
