卧式车床PLC控制原理梯形图

卧式车床PLC控制原理梯形图
PLC控制I/O分配表如下：

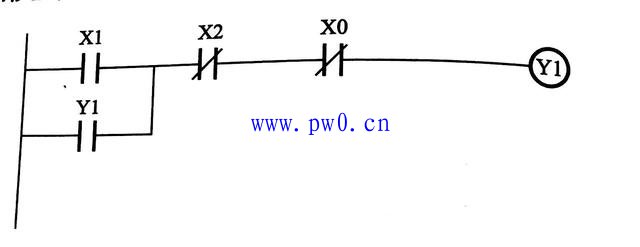

PLC梯形图如下：

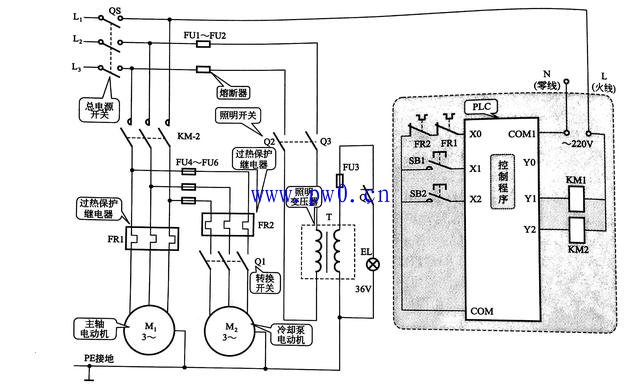

PLC控制电路如下：

启动过程为：
当按下启动按钮SB1时(步骤1)，其将PLC内的XI置1，即该触点接通(步骤2)，使 得Y1得电(步骤3)，控制PLC外接交流接触器线圈KM得电。Y1得电其常开触点Y1闭合自 锁(步骤4)，即使启动按钮断开，电动机仍然会保持运行，因此启动按钮常采用按钮式开关， 按一下即可启动，手松开后电动机仍保持运行，有效降低启动部件电气损耗和安全性、可靠性。 KM得电，主电路中的主触点闭合，接通电动机电源，电动机启动运转(步骤5)。
停止过程为：
当按下停止按钮SB2时(步骤6)，其将PLC内的×2置0，即该触点断开(步骤7)，使
得Y1失电(步骤8)，常开触点Y1断开，解除自锁(步骤9)，PLC外接交流接触器线圈KM
失电，同时其主电路中的常开主触点复位断开，切断电动机电源，电动机停止运转(步骤10)。
