变频恒压供水系统PLC步进程序图

因为一拖二形式，控制上相对比较简单。实际上经S20到S23四个步骤，就完成了一个循环。变频切换工频和工频切换变频的时间是可调的，由FX1S型的PLC外附两只电位器D8030、D8031来调节的。两只电位器的值是直接放入上述两只寄存器的。这样方便了对切换时间的调整。另外，对变频器的启/停控制，是将输出端连接的交流接触器是先接通，然后再给出变频器运转命令；须变频切换工频，变频器需停机时，是先给出变频器停止命令，变频器停掉后，再断开接触器的。其中有0.5s的时间间隙，较好地避免了对变频器的冲击。

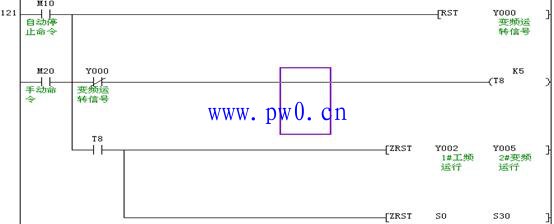

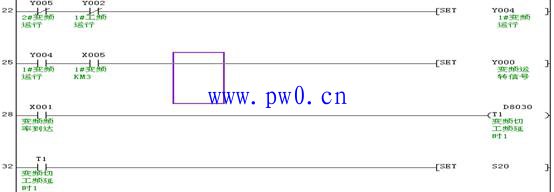

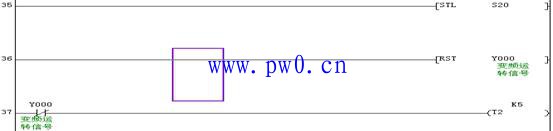

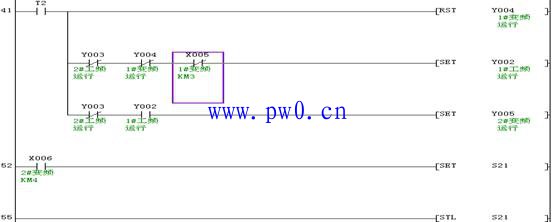

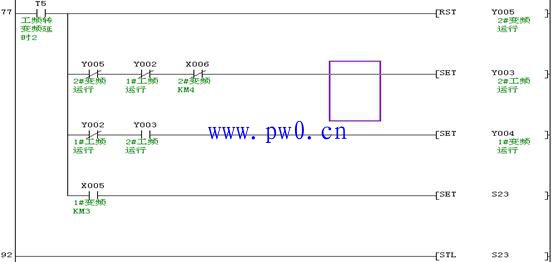

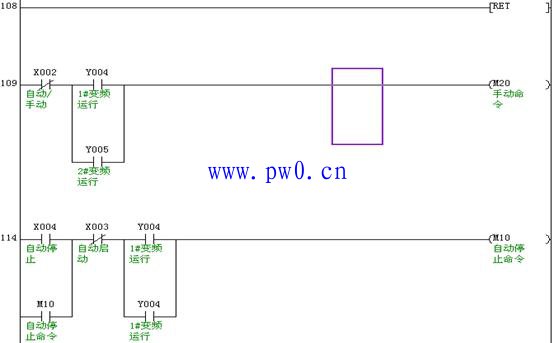

程序是用步进指令配合着置位、复位指令来做的。步进控制实际上只有两个指令的。STL，步控制开始。所有的步进控制都结束后，用一个返回指令RET，返回到开始步S0，再往下循环。从一个STL开始，到下一个STL之间，是一个“步”；SET是置位指令，将线圈置1状态——“得电吸合”，RST为复位指令，将线圈复位为0状态——“失电释放”；ZRST是批次复位指令，如将Y0—Y5等五个输出线圈一下子全部复位；M8002是一个特殊继电器，其触点上电时瞬间得电闭合（相当于一个上升沿脉冲），以后即为常开了。用在这里是对程序进行上电时的初始化处理。程序执行到S23步时，又回到S20步，如此循环。
因程序本身较简单，编写得又很流畅，配合着接线图与注释，具体流程一看便懂，在此不须多言了。










又及：随着技术的进步，变频器的功能日益强大，很多变频器本身已具备一拖三，甚至于一拖六的功能，这类程序很快要成为“文物”了；从配置上来说，用一块自动化仪表承担PID功能，变频器只是“被动地干活”，也是一个好的方案；变频器只固定地拖动一个水泵， 不作变频/工频的投、切，需补水时，可直接从工频投第二台泵，因变频器的调压（调速）及时，运行中，管网压力会更稳定一些。其实恒压供水，是有多种方案的，并不局限于本文中的结构。
