西门子PLC触点串联指令使用说明

西门子PLC触点串联指令使用说明
（1）指令功能
A(And)：与操作，在梯形图中表示串联连接单个常开触点。
AN(And not)：与非操作，在梯形图中表示串联连接单个常闭触点。
（2）指令格式如图1所示


图1 A/AN 指令的使用
（3）A/AN指令使用说明：
²²A、AN是单个触点串联连接指令，可连续使用。如图2所示。

²²若要串联多个接点组合回路时，必须使用ALD指令。如图3所示。

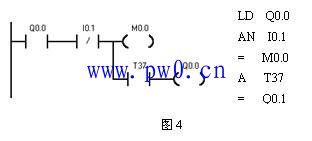

²²若按正确次序编程(即输入：“左重右轻、上重下轻”；输出：上轻下重)，可以反复使用=指令。如图4所示。但若按图5所示的编程次序，就不能连续使用“=”指令。
²²A、AN的操作数：I、Q、M、SM、T、C、V、S。
