plc上升沿检测指令怎么用

来源:艾特贸易2017-03-18

简介1.指令符号 表1 为地址上升沿检测指令说明表。 表1 地址上升沿检测指令说明表 参数 数据类型 存储器区域 说明 地址1 BOOL I、Q、M、L、D 地址1是被检测上升沿变化的 信号 地址2 ( M_BI

  1.指令符号
 PLC地址上升沿检测指令符号

    表1 为地址上升沿检测指令说明表。     表1   地址上升沿检测指令说明表
    参 数     数据类型     存储器区域     说 明     <地址1>     BOOL     I、Q、M、L、D  <地址1>是被检测上升沿变化的 信号     <地址2>     ( M_BIT)     BOOL     Q、M、D  <地址2>是用来指定“沿变化” 的存储器位,该位保存的是上一次 POS的信号状态。如果这一地址没有 被输入模板使用,对M_BIT位只使用 I的输入镜像区     Q     BOOL     I、Q、M、L、D 单脉冲输出     2.指令功能说明     POS(地址上升沿检测)指令是将<地址1>的信号状态与存储在<地址2>中的上次扫描的信号状态进行比较。如果当前的信号状态是“1”,上一次的信号状态是“0”(检测到上升沿),则在这一指令后的RLO将置成“1”。     表2 为POS地址上升沿检测指令对状态位的影响。     表2    POS地址上升沿检测指令对状态位的影响

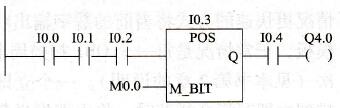

    -  BR  CC1   CC0  OV  OS   OR   STA  RLO  /FC  写状态位  -  -  -  -  -  x    1  x   1     3.指令应用举例(见图2)     如图2所示,在下面的条件都满足的情况下,输出Q4.0的信号状态为“1”:     1)输入I0.0、I0.1、和I0.2的信号状态都是“1”;     2)输入I0.3上有“上升沿”信号检测到;     3)输入I0.4上的信号状态为“1”。
