PLC语句表的构成及符号含义

PLC语句表是由序号、操作码和操作数构成的，如图2所示。

图2PLC语句表的构成
1.序号
序号使用数字进行标识，表示指令语句的顺序。
2.操作码
操作码使用助记符进行标识，也称为编程指令，用于完成PLC的控制功能。不同厂家生产的PLC，其语句表使用的助记符也不相同。

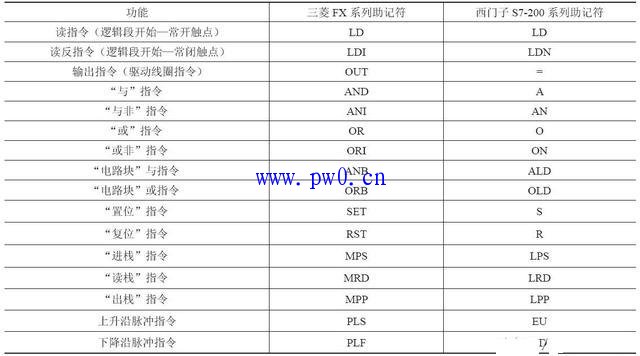

三菱FX系列和西门子S7-200系列PLC中常用的助记符
3.操作数

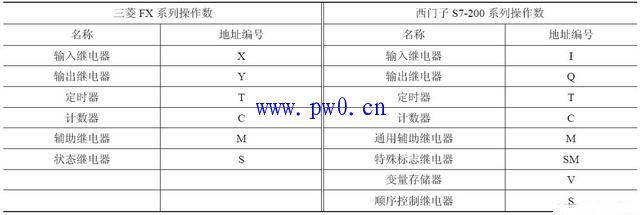

操作数使用地址编号进行标识，用于指示PLC操作数据的地址，相当于梯形图中软继电器的文字标识。不同厂家生产的PLC，其语句表使用的操作数也有所差异。
